Tesserakt
| Tesserakt (8-Zeller) 4-Kubus | |
|---|---|
 Schlegeldiagramm | |
| Gruppe | Reguläre Polytope |
| Familie | Hyperkubus |
| Zellen | 8 (4.4.4)
 |
| Flächen | 24 {4} |
| Kanten | 32 |
| Ecken | 16 |
| Schläfli-Symbole | {4,3,3} {4,3}x{} {4}x{4} {4}x{}x{} {}x{}x{}x{} |
| Coxeter-Dynkin-Diagramme |
|
| Symmetriegruppe | B4, [3,3,4] |
| Eigenschaften | konvex |
Der Tesserakt [ˈtɛsərakt] (von altgriechisch τέσσερες ἀκτίνες tésseres aktínes, deutsch ‚vier Strahlen‘) ist eine Übertragung des klassischen Würfelbegriffs auf vier Dimensionen. Man spricht dabei auch von einem vierdimensionalen Hyperwürfel. Der Tesserakt verhält sich zum Würfel wie der Würfel zum Quadrat. Er hat 16 Ecken, 32 gleich lange Kanten, 24 quadratische Flächen, und wird durch 8 würfelförmige Zellen begrenzt. Diese Zellen bezeichnet man auch als Begrenzungswürfel des Tesserakts. In jeder Ecke treffen 4 Kanten, 6 Flächen und 4 Zellen jeweils senkrecht aufeinander.

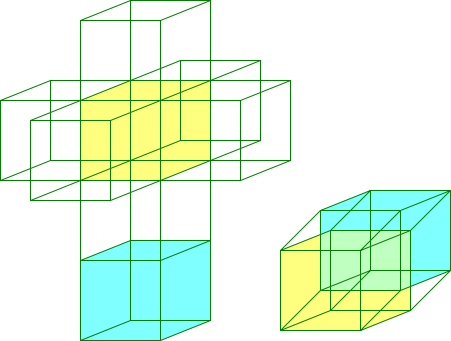

Die Bilder in diesem Artikel sind als Bilder von Tesserakten unter Parallelprojektionen zu verstehen. Unten im ersten Bild erkennt man einen blauen und einen gelben Würfel, die durch sechs weitere rhomboedrisch verzerrte Begrenzungswürfel verbunden sind. Beim dreidimensionalen Netz des Tesserakts (links im ersten Bild) sind alle acht Begrenzungswürfel in den dreidimensionalen Raum gefaltet, so wie die Seitenflächen eines dreidimensionalen Würfels in ein Netz aus sechs Quadraten entfaltet werden können. Es gibt 261 verschiedene Arten, einen Tesserakt zu entfalten.
Im folgenden Bild ist ein Netz des Tesserakts links zu sehen, und rechts unten eine zweidimensionale Parallelprojektion des Tesserakts.
Die längste Diagonale eines Hyperwürfels entspricht der Quadratwurzel seiner Dimensionsanzahl multipliziert mit seiner Kantenlänge. Beim Tesserakt ist daher die längste Diagonale zwei Kantenlängen lang. Wenn man bei einem Tesserakt seine acht gegenüberliegenden Begrenzungswürfel paarweise miteinander verheftet, entsteht ein 4-Torus.
Projektionen in 2 Dimensionen
Die Konstruktion eines Hyperwürfels kann man sich folgendermaßen vorstellen:
- eindimensional: Zwei Punkte A und B können zu einer Strecke verbunden werden, es entsteht eine neue Strecke AB.
- zweidimensional: Zwei parallele Strecken AB und CD gleicher Länge können zu einem Quadrat verbunden werden, mit den Ecken ABCD.
- dreidimensional: Zwei parallele Quadrate ABCD und EFGH gleichen Flächeninhalts können zu einem Würfel verbunden werden, mit den Ecken ABCDEFGH.
- vierdimensional: Zwei parallele Würfel ABCDEFGH und IJKLMNOP mit dem gleichen Volumen können zu einem Hyperwürfel verbunden werden, mit den Ecken ABCDEFGHIJKLMNOP.
Es ist zwar schwer vorstellbar, aber möglich, Tesserakte in drei- oder zweidimensionale Räume zu projizieren. Außerdem werden Projektionen in die zweite Dimension aufschlussreicher, wenn man die projizierten Eckpunkte umordnet. Mit dieser Methode kann man Bilder erhalten, die nicht mehr die Raumbeziehungen innerhalb des Tesserakts widerspiegeln, aber die Verbindungsstruktur der Eckpunkte, wie folgende Beispiele zeigen:
Ein Tesserakt wird im Prinzip durch zwei verbundene Würfel gebildet. Das Schema ist der Konstruktion eines Würfels von zwei Quadraten ähnlich: Stellen Sie zwei Kopien des niedrigerdimensionalen Würfels nebeneinander und verbinden Sie die entsprechenden Scheitelpunkte. Jede Kante eines Tesserakts ist von derselben Länge. Acht Würfel, die miteinander verbunden sind.
Tesserakte sind auch zweiteilige Graphen, genau wie Linien, Quadrate und Würfel.
Projektionen in 3 Dimensionen
Die Zelle-Zuerst-Parallelprojektion des Tesserakts in den dreidimensionalen Raum hat eine würfelförmige Hülle. Die nächsten und entferntesten Flächen werden auf den Würfel projiziert und die übrigen 6 Zellen werden auf die quadratischen Flächen des Würfels projiziert.
Die Fläche-Zuerst-Parallelprojektion des Tesserakts in den 3-dimensionalen Raum hat eine quaderförmige Hülle. Zwei Paare der Zellen projizieren die obere und untere Hälfte der Hülle und die 4 übrigen Zellen werden auf die Seitenflächen projiziert.
Die Kante-Zuerst-Parallelprojektion des Tesserakts in den dreidimensionalen Raum hat eine Hülle in der Form eines hexagonalen Prismas. Sechs Zellen werden auf rhombische Prismen projiziert, die im hexagonalen Prisma ausgelegt sind, analog dazu, wie die Flächen eines 3D-Würfels auf eine hexagonale Hülle in der Ecke-Zuerst-Projektion ausgelegt sind. Die zwei übrigen Zellen sind auf die Basen des Prismas projiziert.
Die Ecke-Zuerst-Parallelprojektion des Tesserakts in den dreidimensionalen Raum hat eine rhombische dodekaederförmige Hülle.
Bildergalerie
 Stereografische Projektion (Die Kanten sind auf eine Hyperkugel projiziert) |
 Einfache Ecken-Grafik |
 Eine 3D-Projektion eines 8-Zellers, der eine einfache Rotation um eine Ebene, die die Figur von vorne links nach hinten rechts und von oben nach unten teilt, ausführt. |
 Eine 3D-Projektion eines 8-Zellers, der eine doppelte Rotation um zwei orthogonale Ebenen ausführt. |
Orthogonale
Projektion mit deckungsgleichen Innenecken und farblich differenzierten
Dimensionskanten. |
| Orthogonale Projektion | ||||
 |
.png) |
 | ||
 Ein Netz eines Tesserakts. |

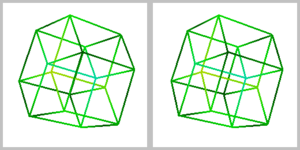

 Eine stereografische 3D-Projektion eines Tesserakts. | |||
