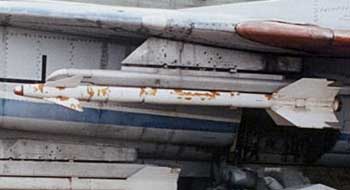

R-13M

R-13M
Kenngröße	Daten
Hersteller	DUX GMKB Wympel
Träger	APU-26
Länge	2,84 m
Startgewicht	75 kg
Durchmesser	127 mm
Spannweite	450 (K-13A) / 530 mm (K-13R)
Geschwindigkeit	Mach 2,5
Antrieb	Feststoff-Triebwerk
Reichweite offiziell	6,5 km
Lenkung	Infrarot (K-13A), halb-aktives Radar (K-13R)
Gefechtskopf	11 kg
Zündung	Funk, Aufschlag
Indienststellung	1974

Die sowjetische Luft-Luft-Rakete R-13M ist eine analoge Entwicklung zur amerikanischen AIM-9 Sidewinder.

Die Entwicklung erfolgte auf Basis der R-2 (AA-2 Atoll), die ebenfalls mit Infrarotsuchkopf arbeitete und ab 1960 an die Luftstreitkräfte geliefert wurde. 1961 begann auf dieser als K-13A bezeichneten Version aufbauend die Entwicklung einer Variante mit halbaktivem Radarsuchkopf. Der neue – von der NATO als AA-2-2 „Advanced Atoll“ bezeichnete – Lenkflugkörper R-13R wurde ab 1966 an die Streitkräfte geliefert.

Versionen

• K-13A Basisvariante zur Erprobung
• R-13S (AA-2A „Atoll“) ZSK Иней-70
• R-13S erste Serienversion
• R-13M (AA-2C „Atoll“)
• R-13M verbesserte Serienversion ab 1971
• R-13MI 1977-1981 mit ZSK Иней-1М
• R-13M1 verbesserte Serienversion
• R-13R (AA-2-2 „Advanced Atoll“)
• R-13R Variante mit halbaktivem Radar
• PL-2 chinesische Lizenzversion der K-13S

In der Originalverpackung bei Einhaltung der vorgegebenen Bedingungen für Luftfeuchtigkeit und Temperatur (Variante A) gelten für die R-13M folgende Zeiträume (weitere Verlängerung zustandsabhängig durch den Chef Waffentechnischer Dienst LSK/LV möglich):
- Steuerteil (Zielsuchkopf, Ruderzelle und Zünder): entsprechend technischem Zustand (keine vorgegebene zeitliche Begrenzung)
- Triebwerk: 15 Jahre
- Gefechtsteil: 15 Jahre
- Sicherungs- und Auslösemechanismus: 10 Jahre
- Funkzünder: 10 Jahre

Unter feldmäßigen Bedingungen oder angehängt am Flugzeug (Variante C) gelten immer noch folgende Zeiträume:
- Steuerteil (Zielsuchkopf, Ruderzelle und Zünder): entsprechend technischem Zustand (keine vorgegebene zeitliche Begrenzung)
- Triebwerk: 10 Jahre
- Gefechtsteil: 10 Jahre
- Sicherungs- und Auslösemechanismus: 2 Jahre
- Funkzünder: 2 Jahre

Flugzeuge

MiG-21bis, MiG-23М, Su-17М, Su-22
