Twisted-Pair-Kabel

Als Twisted-Pair-Kabel, Kabel mit verdrillten Adernpaaren oder Kabel mit verdrillten Doppeladern, bezeichnet man in der Telekommunikations-, Nachrichtenübertragungs- und Computertechnik Kabeltypen, in denen die Adern paarweise miteinander verdrillt sind. Adernpaare können mit unterschiedlicher Schlaglänge und unterschiedlichem Drehsinn in einem Kabel verseilt werden, um das Übersprechen zwischen den Adernpaaren zu minimieren. Verdrillte Adernpaare bieten gegenüber parallel geführten Adern einen besseren Schutz gegenüber elektrischen und magnetischen Störfeldern. Durch das Verdrillen der Adernpaare heben sich Beeinflussungen durch äußere Felder größtenteils gegenseitig auf.

Ein elektrisch leitender Schirm, oft aus Aluminiumfolie und/oder Metallgeflecht oder aus Kupfer ausgeführt, bietet zusätzlich Schutz gegen störende äußere elektromagnetische Felder. Twisted-Pair-Kabel ohne Schirm werden als Unshielded Twisted Pair (UTP) bezeichnet. TP-Kabel mit einer Aluminiumfolie als Abschirmung tragen die Bezeichnung F/UTP (Foiled Unshielded Twisted Pair). TP-Kabel mit einem Kupfergeflecht als Abschirmung tragen die Bezeichnung S/UTP (Screened Unshielded Twisted Pair). Es gibt auch Kabel, bei denen die Adernpaare noch einmal gegeneinander abgeschirmt sind; diese werden z.B. mit S/STP (Screened Shielded Twisted Pair) oder S/FTP (Screened Foiled Twisted Pair) bezeichnet.

Verdrillte Adernpaare sind zur symmetrischen Signalübertragung gedacht, die durch ihre Gleichtaktunterdrückung gegenüber Gleichtaktstörungen unempfindlicher ist.

Kabel mit verdrillten Adernpaaren werden schon sehr lange zur Signal- und Datenübertragung eingesetzt, in der Computertechnik anfangs für die parallele Schnittstelle des Druckers, die so genannte Centronics-Schnittstelle. Heute werden entsprechende Kabel für alle Arten der Signalübertragung eingesetzt, u.a. in der Netztechnik z.B. als Ethernet-Kabel oder für die strukturierte Verkabelung oder in der Feldbustechnik.

Leitungsaufbau

Verdrillte Adernpaare mit Farbfolge nach 25-paarigem Farbcode

Twisted-Pair-Kabel enthalten Adernpaare aus je zwei miteinander verdrillten (englisch twisted) Paaren (englisch pair ‚Paar‘) von Einzeladern.

Details:

Bei flexiblen Patchkabeln als Litze mit einem üblichen Querschnitt von 0,27 bis 0,33 mm². Häufig wird die Stärke des Kupferleiters auch in AWG (American Wire Gauge) angegeben; die üblichen Größen reichen dann von AWG 27 bis AWG 22 (je kleiner die AWG-Zahl, desto dicker der Leiter).

Zusätzlich zu den Adernpaaren können weitere Elemente im Kabel vorhanden sein, wie z.B.:

Schirmung

Bei Verwendung ungeschirmter Kabel oder Steckverbinder besteht wegen der eingesetzten Trenntransformatoren im Signalweg zwischen den Netzgeräten keine Masseverbindung. Der Schirm begünstigt die elektromagnetische Verträglichkeit (EMV) und Abhörsicherheit; Wechselwirkungen mit anderen Geräten werden vermindert. Im Falle mehrerer Masseverbindungen zwischen den so verbundenen Geräten ist allerdings gerade durch den Schirm eine störende, gegenseitige Beeinflussung, die sog. Erdschleife, möglich. Sie entsteht durch Spannungsdifferenzen zwischen den einzelnen Geräten und verursacht Ausgleichsströme in den Masse-, Schirm- oder PE-Verbindungen, die zu Störungen führen können. Bei vielen Geräten ist die Gerätemasse mit der Gehäusemasse und die, sofern ein entsprechender Kontakt im Netzstecker vorhanden ist, auch mit der Hauserdung, dem PE-Leiter der Hausinstallation, verbunden. Hier ist dann besondere Aufmerksamkeit in Bezug auf Erdschleifen notwendig und eine ungeschirmte Leitung kann, trotz der dann stärkeren Einstrahlung der Störungen von außen, die Übertragungsqualität – sogar signifikant – verbessern.

Ein zusätzlicher Schirm stört den Schutzmechanismus des Verdrillens nicht, er bietet zusätzlich einen Schutz gegenüber Gleichtaktstörungen.

Die Schirmung dient dazu, die Immunität zu verbessern und die Störaussendung zu unterdrücken. Bei einer Verkabelungsstrecke wird der Schirm auf beiden Seiten an den jeweiligen Komponenten aufgelegt. Die entstehenden Ausgleichsströme wirken nach dem Prinzip der Lenzschen Regel dem magnetischen Feldanteil einer elektromagnetischen Welle entgegen. Ideal sind 360°-Kontaktierungen. Die Schirmwirkung einer Leitung wird als Transferimpedanz gemessen.

Übersicht der Schirmungsarten
Twisted-Pair-Kabel (TP) U/UTP S/UTP U/FTP S/FTP F/FTP SF/FTP
Gesamtschirm Drahtgeflecht (S)   X   X   X
Folie (F)         X X
Adernpaarschirm Drahtgeflecht (S)
Folie (F)     X X X X

Ausführungen

Twisted-Pair-Kabel gibt es unter anderem in zwei- und vierpaariger Ausführung. Für größere Installationen in Kabelschächten u.ä. werden auch Rundkabel mit 50 Paaren und mehr verwendet. Bei aktuellen Netzinstallationen werden in der Praxis ausschließlich vierpaarige Kabel verwendet. Für Installationen ab Cat 6 sind vierpaarige Kabel zwingend. Bei der Ausführung als Crosskabel sind in einem der beiden RJ45-Stecker gewisse Kabeladern vertauscht.

Nomenklatur

Grundsätzlicher Aufbau eines UTP-Kabels
Grundsätzlicher Aufbau eines STP-, U/FTP-, U/STP-Kabels
Grundsätzlicher Aufbau eines S/UTP-Kabels
Grundsätzlicher Aufbau eines S/FTP- bzw. F/FTP-Kabels
F/UTP-Kabel
S/FTP-Kabel

Da die alten Bezeichnungen nicht einheitlich und damit oft verwirrend oder sogar widersprüchlich sind, wurde im Jahr 2002[1] mit der 2. Revision der ISO/IEC 11801 ein neues Bezeichnungsschema der Form XX/YZZ eingeführt.

Dabei steht:

UTP

Bezeichnung nach ISO/IEC 11801: U/UTP Kabel mit ungeschirmten Paaren und ohne Gesamtschirm (Unshielded Twisted Pair). Weltweit sind dies die meistverwendeten Kabel für Ethernet-LANs (mehr als 90 Prozent). Für Übertragungsverfahren bis Gigabit-Ethernet reicht ein UTP-Kabel der Kategorie 5e aus. Erst für zukünftige Techniken werden geschirmte Kabel benötigt (10-Gigabit-Ethernet), aber auch hier wird es einen Standard geben, der mit UTP-Kabeln funktioniert – auch bis zu der Standardkabellänge von 100 m.

Bis zur Kategorie 6 ist ein UTP-Kabel wegen seines geringen Außendurchmessers und der fehlenden Schirme einfach zu verarbeiten und in der Regel preisgünstiger als STP-Kabeltypen. Dem entgegen steht jedoch, dass gegenüber stromführenden Komponenten und Kabeln deutlich höhere Abstände eingehalten werden müssen, als das bei geschirmten Kabeln notwendig wäre.

Ab Kategorie 6A (10-Gigabit-Ethernet) werden in UTP-Kabeln künstlich Asymmetrien aufgebaut, um Fremdübersprech-Problemen (Alien NEXT) bei parallel geführten Leitern entgegenzuwirken. Bedingt durch diesen Umstand ist der Außendurchmesser gestiegen und in der Regel sogar größer als bei S/FTP-Kabeln der Kategorie 7 und höher.

STP

Veraltete allgemeine Bezeichnung für Kabel mit Schirmung (Shielded Twisted Pair, auch Twisted Pair Shielded - TPS), ohne auf die Art der Schirmung einzugehen (Drahtgeflecht/Folie); zudem auch ungenaue und veraltete Bezeichnung für Kabel mit Drahtgeflechtschirmung, ohne näher darauf einzugehen, ob die Schirmung die einzelnen Paare oder die Gesamtschirmung betrifft.

Im weiteren auch Teil der Bezeichnung für Kabel mit Drahtgeflecht als Paarschirm:

FTP

Ungenaue und veraltete Bezeichnung für Kabel mit Folienschirmung, ohne näher darauf einzugehen, ob die Schirmung die einzelnen Paare oder die Gesamtschirmung betrifft.

Neue Bezeichnung nach ISO/IEC-11801 (2002)E: F/UTP

Die Adernpaare sind mit einem metallischen Schirm (meist eine aluminiumkaschierte Kunststofffolie) umgeben (Foiled Twisted Pair). Bei Schirmung jeweils eines Paares spricht man auch von PiMF (Paar in Metallfolie); umfasst der Schirm zwei Paare, so wird das auch als ViMF (Vierer in Metallfolie) bezeichnet. Die aktuelle Version der EN50173–1 bezeichnet diese Kabel mit FTP. Bis zur Kategorie 6 galt typischerweise, dass durch diese zusätzliche Schirmung das FTP-Kabel einen geringfügig größeren Außendurchmesser als UTP-Kabel hatte und etwas größere Biegeradien aufwies. (Siehe Hinweise ab Kategorie 6A bei UTP-Kabeln). Jedoch sind FTP-Kabel hinsichtlich Alien-Next-Effekten und gegenüber Querdruck in der Regel unempfindlicher und effizienter als UTP-Kabel. Das Übersprechen zwischen den einzelnen Adernpaaren kann durch die Schirmung ebenfalls verringert werden (siehe auch Elektromagnetische Verträglichkeit).

S/UTP, F/UTP oder SF/UTP

Neue Bezeichnung nach ISO/IEC-11801 (2002)E: S/UTP (Geflecht), F/UTP (Folie), SF/UTP (Geflecht+Folie)

Aufbau wie bei UTP, jedoch mit zusätzlicher metallischer Schirmung um die Leiterbündel (Screened Unshielded Twisted Pair). Der Gesamtschirm kann als Folie oder als Drahtgeflecht oder aus beidem gemeinsam ausgeführt sein. Gemäß aktueller EN50173 werden diese Kabel mit einem F für einen Folienschirm bezeichnet, ein S steht für einen Kupfergeflechtsschirm, ein SF steht für einen Gesamtschirm aus Folie und Geflecht.

S/FTP, F/FTP oder SF/FTP

Neue Bezeichnung nach ISO/IEC-11801 (2002)E: S/FTP (Geflecht), F/FTP (Folie), SF/FTP (Geflecht+Folie)

Aufbau wie bei FTP, jedoch mit zusätzlicher metallischer Gesamtschirmung um die Leiterbündel (Screened Foiled Twisted Pair). Der Gesamtschirm kann als Folie oder als Drahtgeflecht oder aus beidem zusammen ausgeführt sein. Gemäß aktueller EN50173 werden diese Kabel mit einem F für einen Folienschirm bezeichnet, ein S steht für einen Kupfergeflechtschirm, ein SF steht für einen Gesamtschirm aus Folie und Geflecht. Der Bedeckungsgrad des Geflechts sollte über 30 % liegen, um gegenüber niederfrequenten Feldern eine hinreichende Abschirmung zu erzielen.

ITP

Eine industrielle Kabelvariante (Industrial Twisted Pair) mit S/STP-Kabelaufbau. Während typische Netzwerk- oder Patchkabel vier Aderpaare aufweisen, beschränkt sich ITP auf lediglich zwei Aderpaare.

WARP-Technik

Ein Kabelaufbau für 10-Gbit/s-Ethernet, mit dem ebenfalls Leitungslängen über 100 m erreicht wurden, hat das Schweizer Unternehmen R&M (Reichle & De-Massari) auf den Markt gebracht. Vorteile geschirmter und ungeschirmter Kabel sind kombiniert. WARP steht für „Wave Reduction Patterns“ – die Adernpaare sind mit etwa 1…2 cm langen Metallfoliensegmenten geschirmt. Anders als bei konventionellen Schirmungen sind die Foliensegmente elektrisch nicht miteinander verbunden und liegen nicht auf Erdpotenzial, sind also potentialfrei. Die Schirmung bietet maßgeblich verbesserten Schutz gegen Nahübersprechen (alien crosstalk (AXT)).

Die unterbrochene Schirmung verbessert das Übersprechverhalten symmetrischer Signalübertragung eines verdrillten Adernpaares zusätzlich, ohne angeschlossen bzw. geerdet werden zu müssen. Auf einen mitgeführten Blankdraht kann verzichtet werden. Die radiale Wärmeableitung ist dennoch besser als bei ungeschirmtem Kabel, was bei Power over Ethernet wichtig ist.

Kategorien

Um die Leistungsfähigkeit einer einzelnen Komponente zu beschreiben, werden die einzelnen Bestandteile eines Links (Channels), die typischerweise aus Anschlusskomponenten, Kabel und Patchkabeln besteht, durch die ISO/IEC 11801 bzw. die EN 50173 in Kategorien und Klassen eingeteilt. In einem Link bestimmt die Komponente mit dem geringsten Leistungsvermögen (Kategorie) die Übertragungsklasse (Link Class) des gesamten Systems. Höhere Kategorien decken automatisch die darunterliegenden Kategorien mit ab. Die Zusammenschaltung von z.B. einem Cat-5-Kabel mit Cat-6-Anschlusskomponenten reduziert die Link-Klasse von theoretisch Klasse E auf Klasse D.

Für eine leichtere Klassifizierung der einzelnen Kabel wurden Kategorien definiert, die jeweils einem spezifischen Anforderungsprofil entsprechen. Die Kategorien 1 und 2 sind nur informell definiert; die Kategorien 3 und 4 sind kommerziell nicht mehr relevant (aber in Altinstallationen anzutreffen). Im Folgenden finden sich die definierten Kategorien:

Kategorie 1

Cat-1-Kabel sind auf maximale Betriebsfrequenzen bis einige hundert Kilohertz ausgelegt und damit für Ethernet-Datenübertragung ungeeignet. Sie werden zur Sprachübertragung, zum Beispiel bei Telefonanwendungen, verwendet. Nur als UTP-Kabel erhältlich.

Kategorie 2

Cat-2-Kabel sind für maximale Frequenzen bis 1 oder 4 MHz geeignet; sie werden zum Beispiel für eine Hausverkabelung beim ISDN-Primärmultiplexanschluss verwendet.

Kategorie 3

Cat-3-Kabel sind nicht abgeschirmte Twisted-Pair-Kabel, die auf maximale Betriebsfrequenzen von 16 MHz ausgelegt sind. Es ist ein häufig in den USA verlegter Typ. In Amerika war Cat 3 für lange Zeit der Standardkabeltyp bei allen Telefon-Verkabelungen. Cat-3-Kabel haben eine Schlaglänge von drei Umdrehungen pro Fuß für jedes verdrillte Paar von Kupferleitern. Eine andere Eigenschaft ist, dass die Leitungen mit Kunststoff (Perfluor, FEP) isoliert werden.

Die Kabel sind ISDN-tauglich. 10-Mbit/s-Ethernet (10BASE-T) kann problemlos auf Cat-3-Kabeln betrieben werden, zusätzlich wurde der 100BASE-T4-Standard entwickelt. Er ermöglicht 100 Mbit/s auf bestehenden Kategorie 3-Installationen, wobei vier Adernpaare verwendet werden. 100BASE-T4 hat außerhalb von Nordamerika praktisch keine Verbreitung.

Kategorie 4

Über Cat-4-Kabel können 20 MHz übertragen werden. Sie sind ein häufig in den USA verlegter Typ. Im Vergleich zu Cat 3 bot es nur einen kleinen Fortschritt in der Geschwindigkeit und wurde im Allgemeinen zugunsten von Cat 5 ignoriert.

Kategorie 5/5e

20-m-Patchkabel

Cat-5-Kabel sind die heute überwiegend anzutreffende installierte Basis; sie werden für Signalübertragung mit hohen Datenübertragungsraten benutzt. Die spezifische Standardkennzeichnung ist EIA/TIA-568. Cat-5-Kabel sind für Betriebsfrequenzen bis 100 MHz bestimmt. Wegen der hohen Signalfrequenzen muss bei der Verlegung und Montage, insbesondere an den Anschlussstellen der Adern, besonders sorgfältig gearbeitet werden. Es darf ein minimaler Krümmungsradius (im Datenblatt angegeben) nicht unterschritten werden.

Cat-5-Kabel werden häufig für die strukturierte Verkabelung von Rechnernetzen verwendet, z.B. für Fast- oder Gigabit-Ethernet. Das hat die Verbreitung von 1000BASE-T (Gigabit-Ethernet) gefördert, da hier lediglich ein Cat-5e-Kabel benötigt wird.

Die Einführung von 1000BASE-T (Gigabit-Ethernet) und die damit verbundene Signalübertragung über alle acht Adern statt wie bisher bei 10BASE-T und 100BASE-TX nur über vier Adern machte es erforderlich, dass zusätzliche Werte wie PowerSum NEXT etc. berücksichtigt werden. Komponenten, die die neuen Anforderungen erfüllten und damit Gigabit-Ethernet-tauglich waren, wurden bis zur Überarbeitung der Normen ISO11801 und EN50173 als Cat 5e gekennzeichnet. Cat-5e-Kabel sind abwärtskompatibel zu herkömmlichen Cat-5-Kabeln. Mit der Neufassung der Normen 2002/2003 verschwand Cat 5e als Bezeichnung und wird seitdem wieder nur Cat 5 genannt. Installationen, die vor 2002 durchgeführt wurden und der damaligen Cat 5 entsprachen, müssen dementsprechend nicht unbedingt Gigabit-Ethernet-tauglich sein, und die Kabel sollten vor Nutzung mit speziellen Messgeräten dahingehend geprüft werden. Auch sind die Eigenschaften von mit „Cat 5“ bezeichneten Kabeln nicht zu ermitteln, wenn das Herstellungsdatum nicht bekannt ist.

Die Bezeichnungen EIA/TIA-568A und EIA/TIA-568B werden aber auch informell verwendet, um die beiden in diesem Standard festgelegten Zuordnungen der farblich gekennzeichneten Adernpaare zu den Anschlusskontakten des RJ-45-Steckers zu bezeichnen; das sagt in diesem Fall jedoch nichts über die Übertragungsqualität aus.

Cat-5- und Cat-5e-Leitungen sind im Jahr 2021 noch erhältlich.

Kategorie 6/6a/6e

Das Cat-6-Kabel wird durch die EN50288 definiert. Cat-6-Kabel sind für Betriebsfrequenzen bis 250 MHz bestimmt. Bei größeren Längen leidet die Übertragungsgeschwindigkeit, geringe Überlängen sind aber je nach Außeneinflüssen unbedenklich. Sicherheit gibt letztlich die Überprüfung mit einem entsprechenden Testgerät, das die Einhaltung der Grenzwerte der aktuellen EN50173-1, IS 11801, beziehungsweise der EIA/TIA 568B2.1, verifiziert.

Anwendungsfelder für Cat 6 sind Sprach- und Datenübertragung sowie Multimedia und ATM-Netze. Leistungsfähiger sind Kabel nach Cat 6A (500 MHz) nach EIA/TIA 568B2.1 Anhang 10d. In der Normierungsphase von 10GBASE-T war eine neue Cat-6-Spezifikation mit einer Bandbreite von 625 MHz geplant, da es einen Übertragungsmodus von 10GBASE-T (IEEE 802.3an, verabschiedet 2006) gibt, der das unterstützt. Dieser wird aber derzeit nicht weiter verfolgt, da er gegenüber Cat 6a neue Steckertypen erforderlich gemacht hätte. In einigen Publikationen und Verkaufskatalogen finden sich die Begriffe Cat 6 enhanced oder Cat 6e, dabei handelt es sich jedoch nicht um eine Norm; häufig soll damit einem Produkt eine Tauglichkeit für 10GBASE-T über mindestens 55 m zugesichert werden.

Kategorie 6A/6A

Cat 6A-Modul

Category 6 augmented (Cat 6A bzw. Cat 6A) ist ein Standard, der aus dem erhöhten Bandbreitenbedarf von 10-Gigabit-Ethernet (10GBASE-T) resultiert, für Übertragungsfrequenzen bis 500 MHz und Strecken bis 100 m ausgelegt sowie abwärtskompatibel zu bestehenden Kategorien ist. Cat 6A wurde vom internationalen Normierungsgremium ISO/IEC (International Organization for Standardization/International Electrotechnical Commission) und Cat 6A vom US-amerikanischen EIA/TIA (Electronic Industries Alliance/Telecommunications Industry Association) festgelegt. Die Cat 6 augmented fordert höhere technische Bedingungen für die Unterbindung von Nebensignaleffekten und Rauschen. Die Bezeichnung Kategorie 6A oder Cat 6A gemäß der internationalen Norm ISO/IEC 11801 bezeichnet immer eine Komponente und nicht die ganze Übertragungsstrecke (Channel), während Cat 6A sowohl Komponente als auch Channel bezeichnen kann.

Was die Anforderungen an die Übertragungsstrecke (Channel) für 10-Gigabit-Ethernet betrifft, gibt es in Europa zwei gültige Normen: einerseits den Standard IEEE 802.3an der IEEE (Institute of Electrical and Electronics Engineers), andererseits die Class EA der ISO/IEC. Der Standard des IEEE reicht aber nicht aus, um die nötigen Anforderungen an die Verkabelungs-Infrastruktur vollständig zu beschreiben, da er weniger Kriterien definiert als die Norm des ISO/IEC. Daher kann für einen Vergleich zwischen den beiden Varianten von Category 6 augmented nur die Norm des ISO/IEC als Gegenstück zu jener der EIA/TIA herangezogen werden.

In der amerikanischen Norm EIA/TIA 568 ist der Standard für die Komponente nach Cat 6A sowie der Übertragungsstrecke nach Cat 6A bereits seit Anfang 2008 verabschiedet, weist jedoch gegenüber der weltweiten ISO/IEC 11801 geringere Anforderungen an das Leistungsvermögen auf. Will man die höchste Leistungsreserve für Channel und Komponenten sicherstellen, sind die ISO/IEC-Normen anzuwenden (Class EA für Channel, Cat 6A für Komponenten).

Die Anforderungen an die Komponente nach ISO/IEC–Kategorie 6A wurden im Jahr 2010 innerhalb der Arbeitsgruppe der ISO/IEC 11801 im Anhang 2 (Amendment 2) veröffentlicht. Zur Abgrenzung vom leistungsschwächeren EIA/TIA-568B-Standard wird in der ISO/IEC die Übertragungsstrecke statt Cat 6A Klasse EA genannt und die Komponente durch ein tiefgestelltes A gekennzeichnet – also Komponente nach Kategorie 6A.

Da die Bezeichnung Cat 6a nicht geschützt ist, kann sie auch innerhalb von Produktbezeichnungen verwendet werden. Gleiches galt schon für Cat 6e oder Cat 7e. Wenn das „a“ klein geschrieben ist, deutet das auf keine offizielle Norm hin. Das groß geschriebene, gleichzeilige „A“ bezeichnet die US-amerikanische Norm mit den geringeren Anforderungen, das groß geschriebene, tiefgestellte „A“ die strengere europäische Norm. Ob es sich tatsächlich um eine Komponente der Kategorie 6 augmented handelt, kann zum Beispiel ein unabhängiges Prüfinstitut mit der Messmethode direct probing bzw. re-embedded nach den Grenzwerten der jeweiligen Standards, wie EIA/TIA oder ISO11801:2002-Amd2 (Draft s. o.) sicherstellen. Ein entsprechendes Prüfzertifikat gibt dem Anwender die Sicherheit, dass er tatsächlich eine Komponente der Kategorie 6 augmented erhält. Bemerkbar macht sich die geringere Leistungsfähigkeit weniger bei langen Strecken, wie sie oftmals in Link-Zertifikaten verwendet werden, sondern vielmehr bei kurzen Strecken bis 15 m, da die kompensierende Wirkung des Kabels hier nicht wirklich zum tragen kommt. Bei Link-Längen größer als 15 m kann das auch der Fall sein, wenn z.B. statt eines Kategorie 7-Kabels nur ein Kabel der Kategorie 6A verwendet wird.

Mit einer Übertragungsstrecke der Klasse EA, basierend auf durchgängig nach ISO/IEC geprüften Kategorie 6A-Komponenten erreicht man eine einheitliche, durchgängige Leistungsfähigkeit der gesamten Verkabelungsstrecke und besseren Schutz für die Signalübertragung bis 500 MHz, die bei 10-Gigabit-Ethernet zum Einsatz kommt. Der ISO/IEC-Standard (Komponenten: Cat 6A, Channel: Class EA) bietet dem Anwender somit mehr Reserven und höhere Betriebssicherheit.

Kategorie 7/7A

Globaler Standard außer in den USA (Stand 2018). Kategorie 7 (Klasse F) ermöglicht Betriebsfrequenzen bis 600 MHz, Kategorie 7A (Klasse FA) bis 1000 MHz.

Cat-7-Kabel haben vier einzeln abgeschirmte Adernpaare (Screened/Foiled shielded Twisted Pair S/FTP) innerhalb eines gemeinsamen Schirms. Ein Cat-7-Kabel erfüllt die Anforderungen der Norm IEEE 802.3an und ist damit für 10-Gigabit-Ethernet geeignet.

Beispiel Cat-7-Stecker vom Typ TERA

Als man im Jahr 2002 den Cat-7-Standard verfasste, um 10-Gigabit-Ethernet über 100 m zu ermöglichen, ging man davon aus, dass eine Betriebsfrequenz von 600 MHz notwendig sei. Da der RJ-45-Stecker diese Spezifikationen aufgrund der engen Kontaktanordnung nicht erfüllen kann, wurden neue Steckverbindungen konzipiert, die im Wesentlichen den Abstand zwischen den Adernpaaren vergrößern.

Während der Normierungsphase zur ISO/IEC11802:2002 und EN50173 wurden verschiedene Steckertypen zur Wahl gestellt. Die Entscheidung fiel auf zwei unterschiedliche Stecker-/Buchsentypen, die heute als einzige zugelassene Kategorie 7/7A-Anschlusskomponenten definiert sind.

Nicht genormt wurden die Komponenten

Auf dem Markt setzten sich diese Steckertypen allerdings nicht durch, da RJ-45 für den im Jahr 2006 verabschiedeten 10GBASE-T-Standard genauso ausreichend war wie die Leitungen der Kategorie 6A, so dass die heute gängigen 10GBASE-T-Endgeräte auf RJ-45 basieren. Die dazu häufig genutzte Netzwerkverkabelung, bestehend aus Cat-7-Leitung und Cat-6-Netzwerkdosen/-Patchpanels, erfüllt damit zwar den Geschwindigkeitsstandard, aber bezogen auf die Betriebsfrequenz sinkt die Leistungsfähigkeit der gesamten Netzwerkstrecke ungeachtet der „guten“ Cat-7-Leitung auf Klasse E- oder EA-Niveau (Cat 6).

Erst mit dem geplanten Kategorie 8.2-Standard und mehr als 40 Gbit/s Datenübertragungsrate könnten die neuen Steckertypen wieder relevant werden.

Kategorie 8

Eine Verkabelung nach Kategorie 8 (Klasse G) wurde im November 2016 im Standard ANSI/TIA-568-C.2-1 verabschiedet. Cat-8-Kabel sind die schnellsten Kabel die bis jetzt auf dem Markt zu finden sind.

Cat-8-Kabel sind vierpaarige, geschirmte, symmetrische Kupferkabel, welche für 40-Gigabit-Ethernet (40GBASE-T) geeignet wären. Ungeschirmte Kabel sind für diese Bandbreite nicht mehr geeignet. Es wird dabei mehrere Cat-8-Standards geben, wobei der ANSI/TIA Standard auf bestehende Cat-6A-Kabel (F/UTP) und Komponenten aufbaut und der ISO/IEC Standard auf bestehende Cat-7A-Kabel (S/FTP) und -Komponenten. Aufgrund der daraus resultierenden Unterschiede wird zukünftig in Cat 8 (ANSI/TIA), Cat 8.1 (ISO/IEC) und Cat 8.2 (ISO/IEC) unterschieden, wobei Cat 8.1 dem ANSI/TIA Standard von Cat 8 ungefähr gleichzusetzen ist.

Kupfer bringt gegenüber Lichtwellenleitern (LWL) die signifikanten Vorteile mit sich, dass einerseits die Gesamtkosten geringer ausfallen, andererseits die Handhabung einfacher ist, und zudem die PoE-Fähigkeit (Power over Ethernet) gegeben ist. Die Bandbreite der Cat-8-Kabel wird zwischen 1600 und 2000 MHz prognostiziert.

Cat 8 (ANSI/TIA) und Cat 8.1 (ISO/IEC) setzen auf den bewährten RJ-45-Stecker zur Übertragung von zukünftig „Klasse G“. Diese haben jedoch erhöhte Anforderungen an die Kompensation und stellen die Entwickler vor noch zu lösende Herausforderungen. Derzeit gibt es noch keine veröffentlichten bzw. verfügbaren RJ-45-Komponenten für diese beiden Standards. Für die Kategorie 8.2 (ISO/IEC) gibt es bereits verfügbare Steckgesichter, basierend auf Klasse FA, welche jedoch nicht RJ-45-Stecker sind (siehe Kategorie 7/7A). Generell wird die maximale Linklänge für „Klasse G“ im Channel, laut den Vorgaben der IEEE, auf 30 m begrenzt. Aufgrund der bereits in Deutschland üblichen Verwendung von S/FTP-Kabeln und nicht RJ-45-Komponenten für die Klassen F und FA bzw. Frequenzen größer als 500 MHz hat die VDE bereits eine Anwendungsregel im Sinne von VDE 0022 beschlossen und sich für die Verwendung der Kategorie 8.2 ausgesprochen.

Verbreitete Twisted-Pair-Kabeltypen (Übersicht)

Kategorie Klasse Typ Bandbreite Geschwindigkeit Anwendungen Anmerkungen Norm
Cat 1 A UTP 0,4 MHz 1 Mbit/s Telefon- und Modem-Leitungen Nicht für aktuelle Systeme geeignet. in keiner EIA/TIA-Empfehlungen erwähnt
Cat 2 B 4 MHz 4 Mbit/s ältere Terminalsysteme, z.B. IBM 3270
Cat 3 C 16 MHz 10 Mbit/s 10BASE-T und 100BASE-T4 Nicht geeignet für Geschwindigkeiten über 16 Mbit/s. Heute vor allem als Telefonkabel eingesetzt. Mindestanforderung für DSL Kabel in EIA/TIA-568 beschrieben
Cat 4   20 MHz 16 Mbit/s 16-Mbit/s-Token Ring kaum noch eingesetzt.
Cat 5 D 100 MHz 100 Mbit/s 100BASE-TX Viele Bestandsverkabelungen.
Cat 5e D 100 MHz 1 Gbit/s 1000BASE-T, 2.5GBASE-T und 5GBASE-T@<75m Verbessertes Cat 5, fast baugleich, aber verringertes Übersprechen. Lange Zeit das Standard-Verlegekabel.
Cat 6 E 250 MHz 1 Gbit/s 5GBASE-T und 10GBASE-T@<55m weit verbreitet SFS-EN 50173-1
Cat 6A EA STP 500 MHz 10 Gbit/s 10GBASE-T Die amerikanische Norm Cat 6A ist weniger streng als die europäische Norm Cat 6A. Cat 6a ist keine offizielle Norm. ISO/IEC 11801:2002 Amendment 2
Cat 7 F S/FTP 600 MHz 10 Gbit/s CCTV vier jeweils einzeln abgeschirmte Adernpaare (Screened/Foiled
shielded Twisted Pair S/FTP) innerhalb eines gemeinsamen Schirms 		ISO/IEC 11801, 2. Ausgabe
Cat 7a FA 1000 MHz 10 Gbit/s   ISO/IEC 11801, 2. Ausgabe, Ergänzung 2
Cat 8.1/8.2 G 2000 MHz 40 Gbit/s 25GBASE-T und 40GBASE-T IEC 46C/976/NP und ISO/IEC TR 11801-99-1 (in Planung)

Die Kategorien entsprechen EIA/TIA-568A-5 (ohne Cat 7), Klassen sind in ISO/IEC 11801:2002 oder EN 50173-1:2002 definiert.

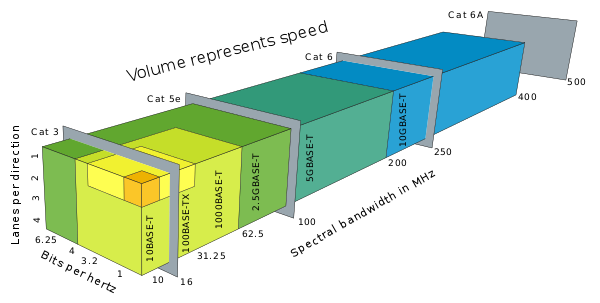

Visualisierung von Cat 3 bis Cat 6A

Zertifizierung

Damit ein Kabel gemäß einer der vorgenannten Kategorien zertifiziert werden kann, muss es bestimmte Anforderungen erfüllen. Beispielsweise müssen für ein Cat 6-Zertifikat die folgenden Punkte vollständig erfüllt sein:

Wiremap Kontrolle der korrekten Verdrahtung
Wellenimpedanz Wellenimpedanz des Kabels
Dämpfung Verringerung der Amplitude
Länge Länge der Übertragungsstrecke
DC-Widerstand Ohmscher Widerstand
NEXT (near end crosstalk) Nahübersprechen
FEXT (far end crosstalk) Fernübersprechen
ELFEXT (equal level far end crosstalk) Verhältnis des übersprechenden Ausgangspegels zum eigentlichen Ausgangspegel
ACR (Attenuation To Crosstalk Ratio) Dämpfung-Übersprech-Verhältnis
powersum NEXT Leistungssumme des Nahübersprechens
powersum ELFEXT Leistungssumme der elektromagnetische Koppelung am entfernten Kabelende
powersum ACR Leistungssumme des Dämpfung-Übersprech-Verhältnis
Return Loss Rückflussdämpfung, Reflexionsdämpfung
NVP (nominal velocity of propagation) verzögerte Signallaufzeit gegenüber der Lichtgeschwindigkeit im Vakuum
Propagation Delay Signallaufzeit, Gruppenlaufzeit
Delay Skew Signallaufzeitunterschied auf verschiedenen Aderpaaren

Messtechnik

Zur Messung des Übertragungsverhaltens setzt man Netzwerkanalysatoren aus der Hochfrequenztechnik ein. Ein einfacher Netzwerkanalysator mit nur zwei Messtoren misst nur S-Parameter. Zur Messung von Twisted-Pair-Leitungen eignen sich insbesondere Viertoranalysatoren, da diese direkt die M-Parameter messen können. Mittels der M-Parameter lässt sich die Übertragungsfunktion wie auch das Reflexionsverhalten und die Modekonversion der Gleich- und Gegentaktwellen unmittelbar darstellen. Ebenfalls erhält man die Gruppenlaufzeit und die damit verbundenen Verzerrungen aus diesen Messungen.
