Relais

Telegrafen-Relais der Hasler AG. Diese Relais wurden für das Schreibtelegrafen-Netzwerk der Gotthardbahn um 1900 eingesetzt.

Ein Relais [ʁəˈlɛː] (Pl.: Relais [ʁəˈlɛːs]) ist ein durch elektrischen Strom betriebener, elektromagnetisch wirkender, fernbetätigter Schalter mit in der Regel zwei Schaltstellungen. Das Relais wird über einen Steuerstromkreis aktiviert und kann weitere Stromkreise schalten.

Arbeitsweise

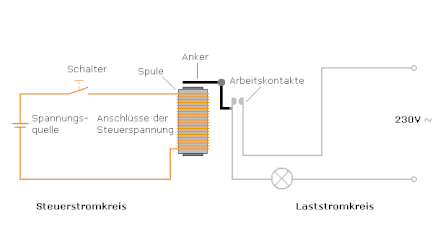

Funktionsprinzip eines Relais („Arbeitsstromrelais“)

Ein mechanisches Relais arbeitet meist nach dem Prinzip des Elektromagneten. Ein Strom in der Erregerspule erzeugt einen magnetischen Fluss durch den ferromagnetischen Kern und einen daran befindlichen, beweglich gelagerten, ebenfalls ferromagnetischen Anker. An einem Luftspalt kommt es zur Krafteinwirkung auf den Anker, wodurch dieser einen oder mehrere Kontakte schaltet. Der Anker wird durch Federkraft in die Ausgangslage zurückversetzt, sobald die Spule nicht mehr erregt ist.

Schematischer Aufbau

Als Beispiel ist hier ein Klappanker-Relais mit einem Schließer (auch Arbeitskontakt genannt) abgebildet. Das linke Bild zeigt das Relais in Ruhestellung; die Spule ist spannungslos, der Arbeitskontakt geöffnet. Auf dem rechten Bild liegt an der Spule eine Spannung an, wodurch der Anker vom Eisenkern der Spule angezogen und der Arbeitskontakt geschlossen wird.

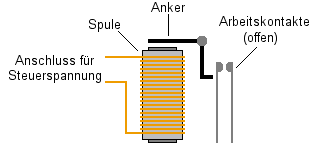

Relais in Ruhestellung Relais in Arbeitsstellung

Begriffe

Schaltplandarstellung eines Relais mit einem Wechselkontakt

Ein Kontakt wird als Schließer oder Arbeitskontakt bezeichnet, wenn er bei abgefallenem Anker bzw. stromloser Erregerspule offen und bei angezogenem Anker bzw. stromdurchflossener Spule geschlossen ist. Als Ruhekontakt oder Öffner wird ein Kontakt bezeichnet, wenn er in angezogenem Zustand des Relais den Stromkreis unterbricht. Eine Kombination aus Öffner und Schließer wird als Wechsler oder Umschaltkontakt bezeichnet. Ein Relais kann einen oder mehrere solcher Kontakte haben.

Ein Relais heißt „Ruhestromrelais“, wenn es im Ruhezustand vom Strom durchflossen und angezogen ist, beispielsweise zur Überwachung von Netzausfall oder Drahtbruch. Im anderen und überwiegenden Fall, bei dem es im Ruhezustand stromlos ist, wird es als „Arbeitsstromrelais“ bezeichnet.

Im Schaltplan werden Relais grundsätzlich im abgefallenen Zustand gezeichnet, auch wenn sie als Ruhestromrelais arbeiten. Nur in seltenen Ausnahmefällen wird der aktive Zustand dargestellt, der dann besonders gekennzeichnet ist.

Verwendung

Relais sind elektromechanische Bauelemente. Sie werden hauptsächlich für die folgenden Anwendungsfälle eingesetzt:

Vor- und Nachteile elektromechanischer Relais

Elektromechanische Relais sind wegen ihrer Nachteile in vielen Anwendungen von elektronischen Schaltern abgelöst worden, die mit Transistoren arbeiten. Relais besitzen gegenüber Halbleiterschaltern jedoch auch Vorteile, weshalb sie nicht überall ersetzt werden können

Nachteile elektromechanischer Relais

Vorteile elektromechanischer Relais

Relaistypen

Relais, Staubschutzkappe entfernt

Unter den Relais gibt es eine sehr große Anzahl verschiedener Bauformen und Ausführungen. Darüber hinaus können Relais nach verschiedenartigen Gesichtspunkten typisiert werden, beispielsweise nach Anzahl der in stromlosem Zustand möglichen Schaltzustände, nach Bauform, Baugröße, Einsatzgebiet, Art oder Material der Kontakte, Schaltleistung oder Funktionsprinzip. Ein Relais kann daher oft zu verschiedenen Typen gezählt werden.

Die wichtigsten Typen sind:

Kleinrelais

Zu dem etwas unklar abgegrenzten Begriff Kleinrelais gehören eine Vielzahl meist im Niederspannungsbereich eingesetzte Relais, die oft zum Einbau auf Leiterplatten vorgesehen sind („Printrelais“). Weitere Beispiele sind DIL-Relais, kammgeführte Relais oder SMD-Miniaturrelais.

Schütz

Ein Relais für erheblich größere Leistungen in der Starkstromtechnik wird Schütz genannt. Die Stromstärke und elektrische Spannung im Laststromkreis können um ein Vielfaches größer als in der Spule sein. Schütze besitzen einen Zuganker, für dessen Ansteuerung eine etwas höhere Leistung erforderlich ist, und sie haben in der Regel mehrere gleichartige Schaltkontakte, wie sie zum Schalten von Drehstromverbrauchern benötigt werden. Des Weiteren gibt es sogenannte Hilfsschütze, die ihrerseits zur Steuerung der vorgenannten Hauptschütze dienen.

Halbleiterrelais

Solid-State-Relais
Triac-Halbleiterrelais zum Schalten von Wechselspannungen

Halbleiterrelais (engl. solid state relay, SSR, daher eingedeutscht auch Solid-State-Relais genannt) sind keine mechanischen Relais, sondern elektronische Bauelemente, die ohne bewegte Kontakte schalten.

Halbleiterrelais werden mit Thyristoren beziehungsweise Triacs realisiert. Sie sind sehr langlebig, für hohe Schalthäufigkeit und ungünstige Umweltbedingungen (Feuchtigkeit, aggressive oder explosive Gase) geeignet.

Mit Halbleiterrelais besteht die Möglichkeit, Wechselspannung während des Nulldurchganges zu schalten (Nulldurchgangsschalter), womit störende Impulse vermieden werden können. Außerdem gibt es Halbleiterrelais, die im Scheitel der Netzspannung oder sofort beim Ansteuern, also momentan schalten. Scheitelschalter werden eingesetzt zum Schalten von Induktivitäten, die keine oder nur eine geringe Restmagnetisierung haben und damit keine Hysterese aufweisen.

Eine galvanische Trennung zwischen Steuerkreis und Lastkreis wird bei Halbleiterrelais durch im Bauteil integrierte Optokoppler erreicht. Halbleiterrelais haben gegenüber mechanischen Relais höhere Verluste im Laststrompfad und müssen daher oft auf einen Kühlkörper montiert werden.

So genannte OptoMOS- bzw. PhotoMOS-Relais ähneln im Aufbau Optokopplern. Sie arbeiten steuerungsseitig wie ein Optokoppler mit einer Infrarot-LED und besitzen lastseitig im Unterschied zu den zuvor beschriebenen Halbleiterrelais keine Triacs oder Thyristoren, sondern MOSFETs, mit denen sie Gleich- und Wechselspannungen schalten können. Sie können nur kleine Ströme schalten, müssen nicht gekühlt werden und haben einen geringeren Spannungsabfall als Halbleiterrelais, zeigen typischerweise jedoch einen höheren „Kontaktwiderstand“ als mechanische Signalrelais. Sie arbeiten prell- und verschleißfrei sowie mit Schaltgeschwindigkeiten von einige Mikrosekunden.

Vorteile
Nachteile

Bistabile Relais

Bistabile Relais sind gekennzeichnet durch ihre Eigenschaft, dass sie im stromlosen Zustand zwei verschiedene stabile Schaltzustände einnehmen können. Zu den bistabilen Relais gehören:

Stromstoßrelais (Stromstoßschalter)
Stromstoßrelais (in der Elektroinstallationstechnik auch als Stromstoßschalter bezeichnet) schalten bei einem Stromimpuls in den jeweils anderen Schaltzustand um und behalten diesen bis zum nächsten Impuls bei. Das Beibehalten des Zustandes wird durch eine mechanische Verriegelung gewährleistet.
Haftrelais
Haftrelais, auch als Remanenzrelais bezeichnet, nutzen die Remanenz, um nach Abschalten des Erregerstromes weiterhin im angezogenen Zustand zu verbleiben. Zum Umschalten in den anderen Schaltzustand ist entweder an einer zweiten Wicklung mit umgekehrtem Wicklungssinn eine Spannung gleicher Polarität anzulegen (Doppelspulenrelais), oder bei Haftrelais mit nur einer Wicklung eine Spannung an diese mit entgegengesetzter Polarität.
Stützrelais
Stützrelais werden mechanisch in der angesteuerten Position verriegelt. Zum Umschalten in den anderen Schaltzustand ist entweder an einer zweiten Wicklung mit umgekehrtem Wicklungssinn eine Spannung gleicher Polarität anzulegen (Doppelspulenrelais), oder bei Relais mit nur einer Wicklung eine Spannung an diese mit entgegengesetzter Polarität. Stützrelais werden häufig zur Speicherung von Zuständen auch bei Stromausfällen sowie zum Stromsparen bei lange unveränderten Schaltvorgängen eingesetzt.
Doppelspulenrelais bei der Modelleisenbahn
Bei der Modelleisenbahn werden auch Doppelspulrelais eingesetzt. Diese nutzen üblicherweise keine Remanenz und sie werden auch nicht mechanisch verriegelt. Diese Doppelspulenrelais haben oft eine Endabschaltung. Die Endabschaltung verhindert eine Überhitzung von unterdimensionierten Spulen, die sonst bei Dauerbelastung durchbrennen würden. Solche Doppelspulenrelais werden unter anderem zur Steuerung von Signalen verwendet.

Gepolte Relais

Es gibt zwei Arten von Relais, bei denen die Polarität vorgeschrieben ist:

Relais in Kraftfahrzeugen

Kfz-Relais sind robust gebaute Relais, die den erhöhten Anforderungen in Kraftfahrzeugen hinsichtlich Stoßfestigkeit und Temperaturbereich standhalten können. Sie arbeiten mit der Bordspannung von 12 V oder 24 V und können höhere Ströme schalten. In der Regel besitzen sie Anschlüsse mit 6,3-mm-Flachsteckern. Häufig enthalten sie im Gehäuse schon Bauelemente (Widerstand, Diode) zum Begrenzen der Gegeninduktionsspannung der Spule.

Sonderfunktionen

Links: Regensensor-Relais, Rechts: geöffnetes EGR-Relais

Die „Relais“, die als steckbare Baugruppen u.a. im Sicherungskasten von Kraftfahrzeugen verbaut sind, sind häufig Relais mit weiteren Funktionen oder elektronische Baugruppen bzw. kleine Steuergeräte.

Beispiele


In vielen dieser kleinen Steuergeräte ist zwar tatsächlich noch ein mechanisches Relais enthalten, der Begriff Relais für die gesamte Einheit ist aber eher historisch bedingt. In modernen Autos werden die meisten Funktionen in größeren zentralen Steuergeräten integriert – so wird heute oft das typische Geräusch des Blinkrelais entweder per Lautsprecher oder mit einem Relais erzeugt, das keine Last schaltet.

Fernmelderelais

Flachrelais und Rundrelais in einer Telefonanlage von 1975

In den elektromechanischen Vermittlungsstellen und Telefonanlagen wurden Relais in großem Umfang eingesetzt. Sie dienten der logischen Ablaufsteuerung beim Auf- und Abbau der Wählverbindungen. Dabei waren den Teilnehmern in der Teilnehmerschaltung, sowie dem Koppelfeld, das meist aus Wählern bestand, Relais fest zugeordnet. Zu den wichtigsten Vertretern dieser Art von Relais, die heute nur noch sehr vereinzelt anzutreffen sind, zählen das Flachrelais, das Rundrelais, das ESK-Relais und als Relais mit speziellem Aufgabengebiet z.B. das Prüfrelais 55.



Wechselstromrelais

Spaltpolrelais für 42 V/50 Hz Betätigungsspannung (Pfeil: Kurzschlusswindung), Hersteller EAW

Elektromagnetische Relais können nicht ohne weiteres mit Wechselspannung betrieben werden, da das Magnetfeld, das den Anker halten soll, sich dauernd umpolt und daher zwischenzeitlich zu schwach beziehungsweise null ist. Der Anker zieht zwar in der Regel bei Spannungen mit Netzfrequenz an, klappert aber und ein präzises Schalten der Kontakte ist nicht sichergestellt. Folgende Relais können mit Wechselstrom betrieben werden:



Drehspulrelais

Das Drehspulrelais ist ein mit einem Dauermagneten polarisiertes Spezialrelais für kleine Leistungen. Der Aufbau entspricht einem Drehspulmesswerk mit einer drehbar gelagerten Spule, außen liegenden Permanentmagneten und einer Rückzugfeder. Statt eines Zeigers vor einer Anzeigeskale werden bei dem Drehspulrelais Kontakte bei bestimmten Drehwinkeln der Drehspule ausgelöst. Prinzipbedingt durch den Dauermagneten können Drehspulrelais nur Gleichgrößen wie Gleichspannung erfassen, weshalb sie in Wechselspannungsanwendungen mit Brückengleichrichtern kombiniert werden.

Anwendung fand das Drehspulrelais in verschiedenen Formen des elektrischen Netzschutzes in elektrischen Energienetzen wie dem Distanzschutzrelais. Bei Überschreiten bestimmter, vorab am Drehspulrelais eingestellter Grenzwerte wurden automatisch entsprechende Warn- und Abschaltkontakte ausgelöst, welche in Umspannwerken die zugeordneten Leistungsschalter auslösen.

Weitere Relaistypen

Fallklappenrelais Mauell MR11
Quecksilberschalter (Pfeil) in einem Stromstoßrelais

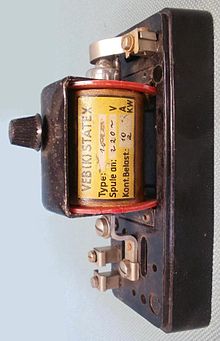

Tauchankerrelais in der erforderlichen vertikalen Betriebslage

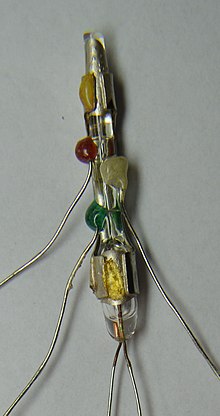

Quecksilber-Relais, bistabil
Reedrelais im DIP-Gehäuse

Relais im weiteren Sinne

Schrittschaltrelais geöffnet

Diese Relais sind zusätzlich mit einer mehr oder weniger aufwändigen Mechanik oder Elektronik versehen.

Schrittschaltrelais wurden zur Steuerung in historischen Telefonanlagen, Ampelschaltungen oder auch Waschautomaten benutzt.

Zeitrelais gibt es in elektronischer oder elektromechanischer Ausführung, sie werden zur zeitlichen Ablaufsteuerung in Maschinen und Geräten eingesetzt.

Eine Form des Zeitrelais ist das Impulsrelais. Es schaltet nach Erhalt eines Aktivierungsimpulses den Kontakt für eine definierte Zeitspanne, arbeitet also analog zu einer monostabilen Kippstufe. Ein typisches Beispiel ist ein Treppenhausschalter.

Ein Wischerrelais ist ein Impuls- oder ein bistabiles Relais, das speziell auch auf sehr kurze („gewischte“) Impulse anspricht.

Überwachungsrelais melden mithilfe eines Sensors die Über- oder Unterschreitung bestimmter voreingestellter Werte. So können beispielsweise Temperaturen, Flüssigkeitsstände, Spannungen, Asymmetrien in Drehstromnetzen mittels Asymmetrierelais oder beliebige andere physikalisch messbare Größen überwacht werden.

Kennwerte

In der folgenden Tabelle sind die wichtigsten Kennwerte aufgelistet, über die ein Relais spezifiziert wird. Darüber hinaus ist natürlich noch eine Maßzeichnung, Anschlussbelegung usw. interessant. Die Beispiele betreffen ein typisches 12-V-KFZ-Relais.

Kennwert Erläuterung Beispiel
Spule
Nennspannung Nenn-Betriebsspannung (Arbeitsbereich), Stromart der Relaisspule 12 V (10…16 V) DC
Spulenstrom oder -widerstand Spulenstrom bei Nennspannung 117 mA / 103 Ω
Anzugsspannung Typische Spannung, bei der der Anker anzieht 3…7 V
Abfallspannung Typische Spannung, bei der der Anker abfällt. Sie ist geringer als der Anzugsstrom bzw. die Anzugsspannung. Dadurch kann ein Relais z.B. auch bei Fremdeinspeisung mit niedrigerer Spannung (ungewollt) angezogen bleiben. 1,2…4,2 V
Kontakte
Kontaktausführung Anzahl und Art der Schaltkontakte 1 × Ein (SPST)
Schaltstrom Strom, der ein-/ausgeschaltet werden kann, abhängig von der Last und der Stromart 100/40 A
Dauerstrom Strom, der im eingeschalteten Zustand maximal dauernd fließen darf (thermische Dauerstrom-Belastbarkeit), liegt meist über dem Abschaltstrom 40 A
Schaltspannung Spannung, die maximal geschaltet werden kann, abhängig vom Lastverhalten und der Stromart ca. 35 V DC @ 10 A
Umgebungstemperatur Temperaturbereich, in dem das Relais betrieben werden darf −40…+85 °C
Prüfspannung Spannung, die zwischen dem Spulenstromkreis (Wicklung) und dem Kontaktstromkreis maximal anliegen darf 500 V AC
Elektrische Lebensdauer Anzahl der Schaltvorgänge, die die Kontakte bei einer spezifizierten Belastung unter Einhaltung der elektrischen Parameter überstehen 100.000 bei 20 °C / 14 V DC / 40 A
Mechanische Lebensdauer Anzahl der Schaltvorgänge, die die Mechanik bei einer spezifizierten Umgebung übersteht 1.000.000 bei 20 °C
Spannungsabfall oder Kontaktwiderstand Maximaler Spannungsabfall bei einem spezifizierten Strom oder Kontaktwiderstand über den Schaltkontakten 2 mΩ (zu Beginn)
Kontaktwerkstoff Material der Kontakte, meist Legierungen (hohe Schaltleistungen) oder Edelmetalle (Signalzwecke) Silberlegierung
Gesamtsystem
Ansprechzeit Typische/maximale Zeit zwischen Anliegen der Betätigungsspannung und Schließen der Kontakte 6,5/15 ms
Rückfallzeit Typische/maximale Zeit zwischen Unterschreiten des Haltestromes und Öffnen der Kontakte 2/15 ms
Schaltfrequenz Maximale Betätigungsfrequenz des Relais nicht spezifiziert
Vibrations- und Stoßfestigkeit Beschleunigung bei Stoß/Rütteln (Frequenzbereich), bei denen das Relais keine mechanischen Beschädigungen erleidet, die Funktion erhalten bleibt und die Kontakte zuverlässig in der jeweiligen Position bleiben 20 g / 4,5 g (10…100 Hz)

Kennzeichnung eines Relais

Normierte Kennzeichnung der Anschlüsse

Haben Relais mehrere Betätigungsspulen, so werden die weiteren Spulen mit A3/A4 usw. bezeichnet. Die vordere Ziffer der Kontaktbezeichnung wird bei einem Relais mit mehreren Kontakten numerisch erhöht, die hintere gibt die Art des Relais-Kontaktes an. So bezeichnet z.B. 53/54 den 5. Schaltkontakt, der ein Schließer ist.

Im (deutschen) Fernmeldewesen ist folgende Regelung üblich (DIN 41220): Man bezeichnet:

Übliche Bezeichnung der Schaltkontakte

In Datenblättern und Vergleichstabellen zu Relais findet man häufig englische Abkürzungen für die Anzahl der Schaltkontakte und -positionen:

Der einfachste Schalter hat eine Kontaktstelle; einer der Leiter ist direkt mit dem beweglichen Schaltelement verbunden:
SM – Single Make (Arbeitskontakt)
SB – Single Break (Ruhekontakt)
SM-SB – Wechselkontakt
Es gibt auch Schalter mit zwei Kontaktstellen, wobei das bewegliche Schaltglied die Verbindung zwischen beiden Leitern entweder herstellt oder trennt (bei Schützen üblich):
DM – Double Make (Arbeitskontakt)
DB – Double Break (Ruhekontakt)
DB-DM – Wechselkontakt
Eine Kontaktanordnung wird folgendermaßen gekennzeichnet:
  1. Polzahl (Poles)
  2. Schaltstellungen (Throws)
  3. Ruhezustand (Normal Position)
Gelegentlich folgt noch eine Break-Make-Angabe (meist weggelassen)
NC – Normally Closed = Ruhekontakt; auch: Break
NO – Normally Open = Arbeitskontakt; auch: Make
CO – Change Over = Wechselkontakt; auch: Break - Make (B-M)

Einige Beispiele:

SPST NO = Single Pole, Single Throw, Normally Open – Einpoliger Schalter mit Arbeitskontakt
SPDT – Einpoliger Umschalter (auch: SP CO)
DPST NO – Zweipoliger Einschalter
DPDT – Zweipoliger Umschalter (auch: DP CO)

Schalten von Relais mit Transistoren

Ansteuerschaltungen für Relais

Bei der Ansteuerung der Relaisspule mit einem Transistor ist zu beachten, dass durch Selbstinduktion beim Abschalten des Stromes durch die Spule des Relais eine hohe Spannung mit entgegengesetzter Polarität entsteht. Diese Spannung überschreitet die Nennspannung des Relais deutlich und kann durch Überschreiten der maximalen Sperrspannung des Transistors diesen zerstören.

Um die Zerstörung des Schalttransistors (T1 in der Abbildung) zu verhindern, schließt man diese Gegenspannung durch eine Freilaufdiode (D1 in der Abbildung) kurz bzw. begrenzt sie auf die Vorwärtsspannung der Diode. Allerdings führt das dazu, dass das Magnetfeld in der Spule langsamer zusammenbricht und sich die Schaltzeit des Relais deutlich verlängert.

Die Nachteile hinsichtlich der Schaltzeit der Variante A löst man durch Hinzufügen einer Zenerdiode (ZD 1 in der Abbildung, Variante B), deren Zenerspannung als Richtwert ungefähr der Nennspannung des Relais entsprechen sollte – das Magnetfeld in der Spule kann deutlich schneller zusammenbrechen. Dabei ist jedoch zu beachten, dass die Sperrspannung des Schalttransistors immer noch größer als Betriebsspannung plus Zenerspannung sein muss, um seine Zerstörung zu verhindern.

Es gibt noch weitere Schutzschaltungen, zum Beispiel mit parallelem Schutzwiderstand oder mit auf die Induktivität der Spule abgestimmtem RC-Glied (snubber). Diese Maßnahmen arbeiten polaritätsunabhängig und sind auch für Relais mit Wechselspannungs-Betätigung geeignet.

Einige Relaistypen haben bereits eine Freilaufdiode oder einen Schutzwiderstand eingebaut.

Weiterhin gibt es spezielle, zum Schalten induktiver Lasten geeignete Schalttransistoren, die ihrerseits eine Begrenzerdiode eingebaut haben (z.B. der Darlington-Transistor 2SD1843).

Historisches zum Relais

Telegraphie

Um das Jahr 1820 herum fokussierte sich die Forschung zur elektronischen Datenübertragung auf den Elektromagnetismus. Frühe Modelle wurden von André-Marie Ampère, Pierre-Simon Laplace und vielen anderen entworfen. Bekannt wurde z.B. Joseph Henry 1835, der die Nachrichtenübermittlung von seinem Labor zu seinem Haus selbst entwickelte, oder Charles Wheatstone, der 1837 zusammen mit William Fothergill Cooke die Eisenbahntelegraphie in England einführte. Samuel Morse verbesserte nach Korrespondenz mit J. Henry das Relais so, dass es auch auf schwächere Impulse reagierte und setzte es als Signalverstärker ein. Die Idee eines Telegraphen existierte zwar schon seit Mitte des 18. Jahrhunderts, aber das Relais war letztendlich der Schlüssel zum Erfolg. Es musste alle 30 km in den Signalweg der Telegraphenleitungen eingefügt werden, um die ankommenden schwachen Signale wieder zu regenerieren. Damit war die Grundlage geschaffen, Impulse über weite Strecken zu übertragen. Die erste Demonstration des Telegraphen fand 1844 zwischen Washington, D.C. und Baltimore statt. In Anlehnung an die Relaisstationen der Post, wo die Postreiter ihre Pferde gegen frische tauschen konnten, taufte man das neue Gerät Relais.

Fernsprechvermittlung

Ein wesentlicher Impuls zur weiteren Verbreitung des Relais war die Einführung der Teilnehmerselbstwahl in der Fernsprechvermittlungstechnik Ende des 19. Jahrhunderts. Die erste Selbstwähleinrichtung in Deutschland wurde am 10. Juli 1908 in Hildesheim für den Ortsverkehr mit 900 Teilnehmern in Betrieb genommen. Der nationale Fernsprechverkehr wurde ab 1923 nach und nach automatisiert und wäre ohne den massiven Einsatz der Relaistechnik nicht denkbar gewesen.

Relais am Beginn der Computerentwicklung

Das Relais ermöglichte auch die Entwicklung des Computers, der erstmals 1941 von Konrad Zuse unter dem Namen „Z3“ mit 2.000 Relais für das Rechenwerk und den Speicher gebaut wurde.

Relais wurden in der Computertechnik allerdings schon Mitte der 1940er Jahre weitgehend durch Elektronenröhren ersetzt. Später wurde die Funktion von Transistoren und Integrierten Schaltkreisen (IC) übernommen.
