Cauchy-eulersche Bewegungsgesetze

Die Cauchy-Euler’schen Bewegungsgesetze von Augustin-Louis Cauchy und Leonhard Euler sind die lokalen Formen der Impuls- und Drehimpulsbilanz in der Kontinuumsmechanik. Es sind Bewegungsgleichungen, die, wenn sie in jedem Punkt eines Körpers erfüllt sind, sicherstellen, dass die Bewegung des Körpers als Ganzes – inklusive Verformungen – der Impuls- bzw. Drehimpulsbilanz gehorcht.

Das erste Cauchy-Euler’sche Bewegungsgesetz korrespondiert mit der Impulsbilanz und lautet im geometrisch linearen Fall an einem materiellen Punkt des Körpers:

$\rho {\vec {a}}=\rho {\vec {k}}+\operatorname {div} \;{\boldsymbol {\sigma }}\,.$

Hier ist ρ die Dichte, ${\vec {a}}$ die Beschleunigung des materiellen Punktes, ${\vec {k}}$ die Schwerebeschleunigung, ${\boldsymbol {\sigma }}$ der Cauchy’sche Spannungstensor und div der Divergenzoperator. Die spezifische Impulsänderung bestimmt sich demnach aus der spezifischen Schwerkraft und dem Antrieb durch die Spannungen. Alle Variablen in der Gleichung sind im Allgemeinen sowohl vom Ort als auch von der Zeit abhängig.

Das zweite Cauchy-Euler’sche Bewegungsgesetz entspricht der lokalen Drehimpulsbilanz, die sich auf die Forderung nach der Symmetrie des Cauchy’schen Spannungstensors reduziert:

${\boldsymbol {\sigma }}={\boldsymbol {\sigma }}^{\top }\,.$

Das Superskript „┬“ markiert die Transposition. Die Symmetrie bedeutet, dass die Scherspannungen in einer Ebene genauso groß sind wie in dazu senkrechten Ebenen.

Bei großen Verschiebungen können beide Bewegungsgesetze in lagrangescher Betrachtungsweise materiell oder eulerscher Betrachtungsweise räumlich formuliert werden. Die Struktur der Gleichungen bleibt dabei erhalten aber es kommt zu Modifikationen in den Abhängigkeiten oder im Spannungstensor. Für Begriffsklärung empfiehlt sich die Lektüre des Artikels zur Kontinuumsmechanik.

Die Cauchy-Euler’schen Bewegungsgesetze sind die Basis für die Euler’schen Gleichungen der Strömungsmechanik, der Navier-Stokes-Gleichungen und der Navier-Cauchy-Gleichungen. Eine der Grundgleichungen der Verschiebungsmethode in der Finite-Elemente-Methode ist das Prinzip von d’Alembert in der Lagrange’schen Fassung, das eine zum ersten Cauchy-Euler’schen Gesetz äquivalente Aussage ist.

Erstes Cauchy-Euler’sches Bewegungsgesetz

Das erste Cauchy-Euler’sche Bewegungsgesetz folgt aus dem 1687 von Isaac Newton formulierten und nach ihm benannten zweiten Newton’schen Gesetz, das der Impulsbilanz entspricht, dergemäß die Änderung des Impulses mit der Zeit gleich der auf einen Körper wirkenden äußeren Kräfte ist:

${\frac {\mathrm {d} {\vec {p}}}{\mathrm {d} t}}={\vec {F}}_{v}+{\vec {F}}_{a}\,.$

Der Vektor ${\vec {p}}$ stellt den Impuls dar, dessen zeitliche Änderung sich aus volumenverteilten und oberflächig eingeleiteten Kräften ${\vec {F}}_{v}$ bzw. ${\vec {F}}_{a}$ ergibt. In dem die Kontinuumsmechanik den Körper als Punktmenge idealisiert, wird aus der obigen Gleichung eine Integralgleichung in der der spezifische Impuls, die spezifische Schwerebeschleunigung und die oberflächig wirkenden Kräfte über das Volumen bzw. über die Oberfläche integriert werden. Bei kleinen Verformungen kann das erste Cauchy-Euler’sche Bewegungsgesetz am Volumenelement hergeleitet werden.

Impulsbilanz am Volumenelement

Spannungen an einem freigeschnittenen Scheibenelement

Der zweidimensionalen Fall im ebenen Spannungszustand lässt sich leichter veranschaulichen und soll daher vorangestellt werden. Dazu wird eine ebene Scheibe der Dicke h betrachtet, die durch in der Ebene wirkende Kräfte belastet wird, siehe oberen Bildteil. Aus dieser Scheibe wird gedanklich ein rechteckiges Stück (gelb) herausgeschnitten, parallel zu dessen Kanten ein kartesisches Koordinatensystem definiert wird in dem es die Breite dx und Höhe dy hat. Nach dem Schnittprinzip entstehen an den Schnittflächen Schnittspannungen, die an die Stelle des weggeschnittenen Teils treten. Bei einem (infinitesimal) kleinen Scheibenelement können die Schnittspannungen als über die Fläche konstant angenommen werden. Die Schnittspannungen ${\vec {t}}_{x}=\sigma _{{xx}}{\hat {e}}_{x}+\sigma _{{xy}}{\hat {e}}_{y}$ treten auf der Oberfläche mit der Normalen in x-Richtung auf und entsprechend operiert ${\vec {t}}_{y}=\sigma _{{yx}}{\hat {e}}_{x}+\sigma _{{yy}}{\hat {e}}_{y}$ auf der Oberfläche mit der Normalen in y-Richtung. In der Komponente $\sigma _{{ij}}$ bezieht sich der erste Index also auf die Flächennormale und der zweite Index auf die Wirkrichtung. Nach Voraussetzung gibt es keine Spannungen senkrecht zur Scheibenebene. An den Flächen, deren Normalen in positive Koordinatenrichtung weisen, ist das positive Schnittufer und die Spannungen wirken in positiver Richtung. An den Flächen, deren Normalen in negative Koordinatenrichtung weisen, ist das negative Schnittufer und die Spannungen wirken in negativer Richtung, siehe Bild.

Das zweite Newton’sche Gesetz besagt, dass die an dem Scheibenelement angreifenden Spannungen – multipliziert mit ihrer Wirkfläche – das Scheibenelement beschleunigen. An dem Scheibenelement führt das unter Berücksichtigung der Schwerebeschleunigung in x- und y-Richtung auf

${\begin{array}{rcl}\mathrm {d} m\,a_{x}&=&\mathrm {d} m\,k_{x}+\sigma _{xx}(x+\mathrm {d} x,y)h\,\mathrm {d} y+\sigma _{yx}(x,y+\mathrm {d} y)h\,\mathrm {d} x-\sigma _{xx}(x,y)h\,\mathrm {d} y-\sigma _{yx}(x,y)h\,\mathrm {d} x\\\mathrm {d} m\,a_{y}&=&\mathrm {d} m\,k_{y}+\sigma _{xy}(x+\mathrm {d} x,y)h\,\mathrm {d} y+\sigma _{yy}(x,y+\mathrm {d} y)h\,\mathrm {d} x-\sigma _{xy}(x,y)h\,\mathrm {d} y-\sigma _{yy}(x,y)h\,\mathrm {d} x\,.\end{array}}$

Die Masse dm=ρ h dx dy des Scheibenelements ergibt sich aus der Dichte ρ des Materials und dem Volumen h dx dy. Division durch dieses Volumen liefert im Grenzwert $\mathrm {d} x\rightarrow 0$ und $\mathrm {d} y\rightarrow 0$ die lokale Impulsbilanz in x- bzw. y-Richtung:

$\left.{\begin{array}{rcl}\rho a_{x}&=&\rho k_{x}+{\frac {\mathrm {d} \sigma _{xx}}{\mathrm {d} x}}+{\frac {\mathrm {d} \sigma _{yx}}{\mathrm {d} y}}\\\rho a_{y}&=&\rho k_{y}+{\frac {\mathrm {d} \sigma _{xy}}{\mathrm {d} x}}+{\frac {\mathrm {d} \sigma _{yy}}{\mathrm {d} y}}\end{array}}\right\}\leftrightarrow \quad \rho a_{i}=\rho k_{i}+\sum _{j=1}^{2}{\frac {\mathrm {d} \sigma _{ji}}{\mathrm {d} x_{j}}}\,,\quad i=1,2\,.$

wenn – wie üblich – die Koordinaten nach dem Schema x→1, y→2, z→3 durchnummeriert werden. In drei Dimensionen resultieren die gleichen Differentialgleichungen analog, nur wird von eins bis drei summiert:

$\rho a_{i}=\rho k_{i}+\sum _{j=1}^{3}{\frac {\mathrm {d} \sigma _{ji}}{\mathrm {d} x_{j}}}\,,\quad i=1,2,3\,.$

Multiplikation dieser Gleichungen mit dem Basisvektor ${\hat {e}}_{i}$ der Standardbasis und Addition der resultierenden drei Gleichungen mündet in der Vektorgleichung

${\begin{array}{cccccccl}\underbrace {\sum _{i=1}^{3}\rho a_{i}{\hat {e}}_{i}} &=&\underbrace {\sum _{i=1}^{3}\rho k_{i}{\hat {e}}_{i}} &+&\underbrace {\sum _{k=1}^{3}{\hat {e}}_{k}{\frac {\mathrm {d} }{\mathrm {d} x_{k}}}} &\cdot &\underbrace {\sum _{i,j=1}^{3}\sigma _{ji}{\hat {e}}_{j}\otimes {\hat {e}}_{i}} \\\rho {\vec {a}}&=&\rho {\vec {k}}&+&\nabla &\cdot &{\boldsymbol {\sigma }}&=\;\rho {\vec {k}}+\operatorname {div} \;{\boldsymbol {\sigma }}\,.\end{array}}$

Der Nabla-Operator „ $\nabla$ “ liefert im Skalarprodukt die Divergenz div des Cauchy’schen Spannungstensors ${\boldsymbol {\sigma }}$ , der eine Summe von Dyaden ist, die mit dem dyadischen Produkt „ $\otimes$ “ der Basisvektoren und seinen Komponenten $\sigma _{{ji}}$ gebildet werden. Die Vektorgleichung ist die koordinatenfreie Version der lokalen Impulsbilanz, die in beliebigen Koordinatensystemen gilt.

Der Schnittspannungsvektor

${\vec {t}}_{x}=\sigma _{xx}{\hat {e}}_{x}+\sigma _{xy}{\hat {e}}_{y}+\sigma _{xz}{\hat {e}}_{z}={\boldsymbol {\sigma }}^{\top }\cdot {\hat {e}}_{x}={\hat {e}}_{x}\cdot {\boldsymbol {\sigma }}$

in der Schnittfläche mit Normalenvektor in x-Richtung ist im Cauchy’schen Spannungstensor zeilenweise eingetragen, was sinngemäß auch für Schnittspannungsvektoren in y- und z-Richtung gilt.

Impulsbilanz in lagrangescher Fassung

In der lagrangeschen Fassung lautet die globale Impulsbilanz

${\frac {\mathrm {D} }{\mathrm {D} t}}\int _{V}\rho _{0}({\vec {X}})\,{\dot {\vec {\chi }}}({\vec {X}},t)\,\mathrm {d} V=\int _{V}\rho _{0}({\vec {X}})\,{\vec {k}}_{0}({\vec {X}},t)\,\mathrm {d} V+\int _{A}{\vec {t}}_{0}({\vec {X}},t)\,\mathrm {d} A\,.$

die den materiellen Punkten (Partikel) zugeordnete physikalische Größen benutzt, siehe Impulsbilanz. Die Partikel werden durch ihre materiellen Koordinaten ${\vec {X}}\in V$ in dem Volumen V des Körpers zu einer festgelegten Zeit t₀ im Referenzzustand identifiziert. Die einem materiellen Punkt zugeordnete Dichte ρ₀ ist auf Grund der Massenbilanz keine Funktion der Zeit. Der aufgesetzte Punkt steht hier wie im Folgenden für die substantielle Ableitung, also für die Zeitableitung bei festgehaltenem Partikel, was auch den Operator $\tfrac{\mathrm{D}}{\mathrm{D}t}$ definiert:

${\frac {\mathrm {D} }{\mathrm {D} t}}(\cdot ):=\left.{\frac {\mathrm {d} }{\mathrm {d} t}}(\cdot )\right|_{{\vec {X}}\;{\text{fest}}}\,.$

Bei dem Integral oben soll die substantielle Ableitung bedeuten, dass das Integrationsgebiet bei der Zeitableitung als materielles behandelt wird, sich also mit dem Körper mitbewegt, ohne dass neue Partikel zum Gebiet hinzukommen oder wegfallen.

Weil das Referenzvolumen V somit nicht von der Zeit abhängt, kann die Zeitableitung des Integrals in den Integranden verschoben werden:

${\frac {\mathrm {D} }{\mathrm {D} t}}\int _{V}\rho _{0}({\vec {X}})\,{\dot {\vec {\chi }}}({\vec {X}},t)\,\mathrm {d} V=\int _{V}\rho _{0}({\vec {X}})\,{\ddot {\vec {\chi }}}({\vec {X}},t)\,\mathrm {d} V\,.$

Die von außen angreifenden, flächenverteilten Kräfte (Spannungen) ${\vec {t}}_{0}$ sind die mit dem Nominalspannungstensor N transformierten Normalenvektoren $\vec{N}$ an der Oberfläche A des Körpers: ${\vec {t}}_{0}=\mathbf {N} ^{\top }\cdot {\vec {N}}$ . Das Oberflächenintegral dieser Oberflächenspannungen wird mit dem Gauß’schen Integralsatz in ein Volumenintegral umgewandelt:^{[F 1]}

$\int _{A}{\vec {t}}_{0}\,\mathrm {d} A=\int _{A}\mathbf {N} ^{\top }\cdot {\vec {N}}\,\mathrm {d} A=\int _{V}\operatorname {DIV} (\mathbf {N} )\,\mathrm {d} V\,.$

Der Divergenzoperator DIV wird hier groß geschrieben, weil er die materiellen Ableitungen nach den materiellen Koordinaten $\vec{X}$ beinhaltet und vom räumlichen Operator div zu unterscheiden ist, der die räumlichen Ableitungen nach den räumlichen Koordinaten ${\vec {x}}$ ausführt und der in der eulerschen Fassung benötigt wird. Mit den vorliegenden Ergebnissen kann die Impulsbilanz als verschwindendes Volumenintegral ausgedrückt werden:

$\int _{V}(\rho _{0}{\ddot {\vec {\chi }}}-\rho _{0}{\vec {k}}_{0}-\operatorname {DIV} \mathbf {N} )\,\mathrm {d} V={\vec {0}}\,.$

Diese Gleichung gilt für jeden Körper und jeden seiner Teilkörper, so dass – Stetigkeit des Integranden vorausgesetzt – auf das erste Cauchy-Euler’sche Bewegungsgesetz in der lagrangeschen Fassung

$\rho _{0}({\vec {X}})\,{\ddot {\vec {\chi }}}({\vec {X}},t)=\rho _{0}({\vec {X}})\,{\vec {k}}_{0}({\vec {X}},t)+\operatorname {DIV} \mathbf {N} ({\vec {X}},t)$

geschlossen werden kann. Das Vorkommen der materiellen Koordinaten und des Nominalspannungstensors N an Stelle des Cauchy’schen Spannungstensors berücksichtigt die Formänderung des bei der Betrachtung am Volumenelement oben herausgeschnitten Teilkörpers bei großen Deformationen. Bei kleinen Verschiebungen ist ${\mathbf {N}}\approx {\boldsymbol {\sigma }}$ und zwischen den materiellen und räumlichen Koordinaten braucht nicht unterschieden zu werden, wodurch das eingangs angegebene Bewegungsgesetz entsteht.

Impulsbilanz in eulerscher Fassung

In der eulerschen Fassung lautet die globale Impulsbilanz

${\frac {\mathrm {D} }{\mathrm {D} t}}\int _{v}\rho ({\vec {x}},t){\vec {v}}({\vec {x}},t)\,\mathrm {d} v=\int _{v}\rho ({\vec {x}},t){\vec {k}}({\vec {x}},t)\,\mathrm {d} v+\int _{a}{\vec {t}}({\vec {x}},t)\,\mathrm {d} a$

Die räumlichen Punkte werden durch ihre räumlichen Koordinaten ${\vec {x}}\in v$ in dem momentanen Volumen v zur Zeit t identifiziert, siehe Impulsbilanz. Anders als in der lagrangeschen Fassung sind die Integrationsgrenzen als Oberflächen des Körpers von der Zeit abhängig, was bei der Berechnung der Impulsänderung zu berücksichtigen ist. Nach dem Reynolds’schen Transportsatz gilt:

${\frac {\mathrm {D} }{\mathrm {D} t}}\int _{v}\rho ({\vec {x}},t){\vec {v}}({\vec {x}},t)\,\mathrm {d} v=\int _{v}\left[{\frac {\mathrm {D} }{\mathrm {D} t}}(\rho {\vec {v}})+\operatorname {div} ({\vec {v}})\rho {\vec {v}}\right]\,\mathrm {d} v=\int _{v}(\underbrace {{\dot {\rho }}{\vec {v}}+\operatorname {div} ({\vec {v}})\rho {\vec {v}}} _{={\vec {0}}}+\rho {\dot {\vec {v}}})\,\mathrm {d} v=\int _{v}\rho {\dot {\vec {v}}}\,\mathrm {d} v\,.$

Der aufgesetzte Punkt steht für die substantielle Ableitung und der unterklammerte Term trägt auf Grund der lokalen Massenbilanz ${\dot {\rho }}+\rho \operatorname {div} {\vec {v}}=0$ in der eulerschen Fassung nichts bei. Das Oberflächenintegral der von außen angreifenden Spannungen wird wie in der lagrangschen Fassung mit dem Gauß’schen Integralsatz in ein Volumenintegral überführt:

$\int _{a}{\vec {t}}\,\mathrm {d} a=\int _{a}{\boldsymbol {\sigma }}^{\top }\cdot {\vec {n}}\,\mathrm {d} a=\int _{v}\operatorname {div} ({\boldsymbol {\sigma }})\,\mathrm {d} v\,.$

Mit den vorliegenden Ergebnissen kann die Impulsbilanz als verschwindendes Volumenintegral ausgedrückt werden:

$\int _{v}(\rho {\dot {\vec {v}}}-\rho {\vec {k}}-\operatorname {div} {\boldsymbol {\sigma }})\,\mathrm {d} v={\vec {0}}\,.$

Diese Gleichung gilt für jedes Volumen, so dass – Stetigkeit des Integranden vorausgesetzt – das erste Cauchy-Euler’sche Bewegungsgesetz in der eulerschen Fassung

$\rho ({\vec {x}},t)\,{\dot {\vec {v}}}({\vec {x}},t)=\rho ({\vec {x}},t)\,{\vec {k}}({\vec {x}},t)+\operatorname {div} {\boldsymbol {\sigma }}({\vec {x}},t)$

abgeleitet werden kann. Hier ist die substantielle Zeitableitung der Geschwindigkeit bei festgehaltenem Partikel $\vec{X}$ , das sich zur Zeit t am Ort ${\vec {x}}$ befindet und die Geschwindigkeit $\vec{v}(\vec{x},t)=\dot{\vec{\chi}}(\vec{X},t)$ besitzt, zu bilden:^{[F 2]}

${\dot {\vec {v}}}({\vec {x}},t):={\frac {\mathrm {D} }{\mathrm {D} t}}{\vec {v}}({\vec {\chi }}({\vec {X}},t),t):=\left.{\frac {\mathrm {d} }{\mathrm {d} t}}{\vec {v}}({\vec {\chi }}({\vec {X}},t),t)\right|_{{\vec {X}}\;{\text{fest}}}={\frac {\partial }{\partial {\vec {x}}}}{\vec {v}}({\vec {x}},t)\cdot {\dot {\vec {\chi }}}({\vec {X}},t)+{\frac {\partial }{\partial t}}{\vec {v}}({\vec {x}},t)=\operatorname {grad} ({\vec {v}})\cdot {\vec {v}}+{\frac {\partial {\vec {v}}}{\partial t}}$

Der räumliche Operator grad berechnet den räumlichen Geschwindigkeitsgradienten mit Ableitungen nach den räumlichen Koordinaten x_1,2,3. Der konvektive Anteil $\operatorname {grad}({\vec {v}})\cdot {\vec {v}}$ in der substantiellen Beschleunigung berücksichtigt das Hindurchfließen des Materials durch das bei der Betrachtung am Volumenelement oben festgehaltene Volumen v bei großen Verschiebungen. Bei kleinen Verschiebungen kann dieser quadratische konvektive Anteil vernachlässigt werden, so dass mit

${\vec {a}}={\dot {\vec {v}}}={\frac {\partial {\vec {v}}}{\partial t}}$

das eingangs angegebene Bewegungsgesetz entsteht.

Einfluss von Sprungstellen in der Impulsbilanz

Eine Sprungstelle auf der Fläche a_s trennt zwei Raumbereiche v⁺ und v⁻

Die verlangte örtliche Stetigkeit der Integranden wird unter realen Verhältnissen verletzt, wenn beispielsweise Dichtesprünge an Materialgrenzen oder Stoßwellen auftreten. Solche flächigen Sprungstellen können jedoch berücksichtigt werden, wenn die Fläche selbst örtlich stetig differenzierbar ist und so in jedem ihrer Punkte einen Normalenvektor besitzt. Die Fläche – im Folgenden Sprungstelle genannt – muss keine materielle Fläche sein, kann sich also mit einer anderen Geschwindigkeit bewegen als die Masse selbst. Durch diese Fläche wird die Masse in zwei Stücke v⁺ und v⁻ geteilt und es wird vereinbart, dass der Normalenvektor der Sprungstelle a_s in Richtung der Sprungstellengeschwindigkeit ${\vec {v}}_{s}$ und das Volumen v⁺ weise, siehe Bild rechts.

Dann lautet das Reynolds-Transport-Theorem mit Sprungstelle:

${\begin{aligned}{\frac {\mathrm {D} }{\mathrm {D} t}}\int _{v}\rho {\vec {v}}\,\mathrm {d} v=&\int _{v}{\frac {\partial (\rho {\vec {v}})}{\partial t}}\,\mathrm {d} v+\int _{a}\rho {\vec {v}}\;({\vec {v}}\cdot \,\mathrm {d} {\vec {a}})+\int _{a_{s}}[[\rho {\vec {v}}\;(({\vec {v}}_{s}-{\vec {v}})\cdot {\vec {n}})]]\mathrm {d} a_{s}\\=&\int _{v}\rho {\dot {\vec {v}}}\,\mathrm {d} v+\int _{a_{s}}[[\rho {\vec {v}}\;(({\vec {v}}_{s}-{\vec {v}})\cdot {\vec {n}})]]\mathrm {d} a_{s}\end{aligned}}$

Der zweite Term mit der Sprungklammer [[...]] kommt neu hinzu. Die Integrale über die von außen angreifenden Kräfte werden getrennt für die Volumina v⁺ und v⁻ berechnet:

${\begin{aligned}\left(\int _{v}\rho {\vec {k}}\;\mathrm {d} v+\int _{a}{\vec {t}}\,\mathrm {d} a\right)^{+}=&\int _{v^{+}}\rho {\vec {k}}\;\mathrm {d} v^{+}+\int _{a^{+}}{\boldsymbol {\sigma }}^{\top }\cdot {\vec {n}}\,\mathrm {d} a^{+}-\int _{a_{s}}{\boldsymbol {\sigma }}^{\top }\cdot {\vec {n}}\,\mathrm {d} a_{s}\\\left(\int _{v}\rho {\vec {k}}\;\mathrm {d} v+\int _{a}{\vec {t}}\,\mathrm {d} a\right)^{-}=&\int _{v^{-}}\rho {\vec {k}}\;\mathrm {d} v^{-}+\int _{a^{-}}{\boldsymbol {\sigma }}^{\top }\cdot {\vec {n}}\,\mathrm {d} a^{-}+\int _{a_{s}}{\boldsymbol {\sigma }}^{\top }\cdot {\vec {n}}\,\mathrm {d} a_{s}\,.\end{aligned}}$

Die Normale soll immer nach außen gerichtet sein und geht daher auf der Sprungstelle einmal mit positivem und einmal mit negativem Vorzeichen ein. Die Vereinigung der Oberflächen a⁺ und a⁻ ergibt die Oberfläche a des gesamten Volumens v, zu dessen Oberfläche die innere Fläche a_s nicht gehört. Die Summe der drei Gleichungen führt nach Umformungen, wie sie oben bereits angegeben wurden, auf

$\int _{v}(\rho {\dot {\vec {v}}}-\rho {\vec {k}}-\operatorname {div} {\boldsymbol {\sigma }})\,\mathrm {d} v=\int _{a_{s}}[[\rho {\vec {v}}\;(({\vec {v}}-{\vec {v}}_{s})\cdot {\vec {n}})-{\boldsymbol {\sigma }}^{\top }\cdot {\vec {n}}]]\mathrm {d} a_{s}\,.$

Jenseits der Sprungstelle verschwindet die rechte Seite und die lokale Impulsbilanz ohne Sprungstelle folgt. An der (flächigen) Sprungstelle ist dv=0 und die linke Seite kann vernachlässigt werden, so dass bei Stetigkeit des Integranden mit der Sprungklammer in der Fläche

$[[\rho {\vec {v}}\;(({\vec {v}}_{s}-{\vec {v}})\cdot {\vec {n}})+{\boldsymbol {\sigma }}^{\top }\cdot {\vec {n}}]]=[[\rho {\vec {v}}\otimes ({\vec {v}}_{s}-{\vec {v}})+{\boldsymbol {\sigma }}^{\top }]]\cdot {\vec {n}}={\vec {0}}$

abgeleitet werden kann. Wenn die Sprungstelle eine materielle Fläche ist, wie beispielsweise zwischen zwei aneinander grenzenden Materialien unterschiedlicher Dichte, dann ist ${\vec {v}}_{s}={\vec {v}}$ und es folgt:

$[[{\boldsymbol {\sigma }}^{\top }]]\cdot {\vec {n}}={\vec {0}}\quad \Leftrightarrow \quad {{\boldsymbol {\sigma }}^{+}}^{\top }\cdot {\vec {n}}={\vec {t}}^{+}={{\boldsymbol {\sigma }}^{-}}^{\top }\cdot {\vec {n}}={\vec {t}}^{-}\,.$

Die Schnittspannungen auf beiden Seiten einer materiellen Sprungstelle müssen gleich sein.

Zweites Cauchy-Euler’sches Bewegungsgesetz

Das zweite Cauchy-Euler’sche Bewegungsgesetz folgt aus dem 1754 von Leonhard Euler aufgestellten und nach ihm benannten eulerschen Drehimpulssatz, nach dem die zeitliche Änderung des Drehimpulses ${\vec {L}}$ gleich der von außen angreifenden Drehmomente ist:

${\dot {\vec {L}}}={\vec {M}}_{v}+{\vec {M}}_{a}\,.$

Der Vektor ${\vec {M}}_{v}$ steht für das von volumenverteilten Kräften ausgehende Drehmoment und der Vektor ${\vec {M}}_{a}$ für das oberflächig eingeleitete Moment.

Drehimpulsbilanz am Volumenelement

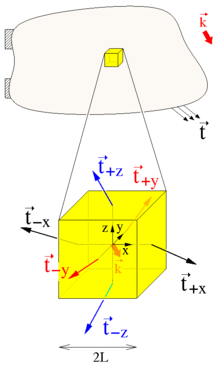

Schnittspannungen an einem würfelförmigen Teilkörper

Es wird ein belasteter Körper betrachtet, aus dem gedanklich ein würfelförmiger Teilkörper (im Bild gelb) herausgeschnitten wird, der die Kantenlänge 2L hat und in dessen Schwerpunkt ein zu den Würfelkanten parallel ausgerichtetes kartesisches Koordinatensystem gelegt wird. An den Würfelflächen entstehen dem Schnittprinzip zufolge Schnittspannungen ${\vec {t}}$ , die an die Stelle des weggeschnittenen Teilkörpers treten und die nach dem Cauchy’schen Fundamentaltheorem die mit dem Cauchy’schen Spannungstensor transformierten Normalenvektoren an die Schnittfläche sind. Bei infinitesimal kleinem Würfel können die Schnittspannungen als über die Fläche konstant angenommen werden und zu einer Resultierenden aufintegriert werden, die den Würfel aus Symmetriegründen in den Flächenmitten belasten. Für die in der Würfelmitte angreifenden Momente gilt:

Vom Schwerpunkt des Würfels weist der Vektor $L{\hat {e}}_{x}$ zur Mitte der Schnittfläche am positiven Schnittufer mit Normale in +x-Richtung und die Schnittspannung ${\vec {t}}_{{+x}}={\hat {e}}_{x}\cdot {\boldsymbol {\sigma }}_{{+x}}$ wirkt dort auf der Fläche 4L².
Das Moment der Schnittspannung am positiven Schnittufer lautet damit: ${\vec {M}}_{{+x}}=4L^{2}(L{\hat {e}}_{x})\times ({\hat {e}}_{x}\cdot {\boldsymbol {\sigma }}_{{+x}})$ . Das Rechenzeichen „×“ bildet das Kreuzprodukt.
Am negativen Schnittufer ist der Hebelarm $-L{\hat {e}}_{x}$ und die Schnittspannung ${\vec {t}}_{{-x}}=-{\hat {e}}_{x}\cdot {\boldsymbol {\sigma }}_{{-x}}$ operiert auf der gleichen Fläche 4L²: ${\vec {M}}_{{-x}}=4L^{2}(-L{\hat {e}}_{x})\times (-{\hat {e}}_{x}\cdot {\boldsymbol {\sigma }}_{{-x}})$ .
Die Momente der Schnittspannungen summieren sich zu ${\vec {M}}_{x}=4L^{3}{\hat {e}}_{x}\times [{\hat {e}}_{x}\cdot ({\boldsymbol {\sigma }}_{{+x}}+{\boldsymbol {\sigma }}_{{-x}})]$ .
In den anderen beiden Raumrichtungen ergibt sich entsprechend ${\vec {M}}_{y}=4L^{3}{\hat {e}}_{y}\times [{\hat {e}}_{y}\cdot ({\boldsymbol {\sigma }}_{{+y}}+{\boldsymbol {\sigma }}_{{-y}})]$ und ${\vec {M}}_{z}=4L^{3}{\hat {e}}_{z}\times [{\hat {e}}_{z}\cdot ({\boldsymbol {\sigma }}_{{+z}}+{\boldsymbol {\sigma }}_{{-z}})]$ .
Im infinitesimal kleinen Würfel kann von ortunabhängiger Dichte ρ und ortsunabhängigem Schwerefeld ausgegangen werden, das daher in der Würfelmitte kein Moment verursacht.

Die konstante Dichte hat den Trägheitstensor ${\boldsymbol {\Theta }}={\frac {16}{3}}L^{5}\rho {\mathbf {I}}$ zur Folge, der proportional zum Einheitstensor I ist und die Winkelbeschleunigung ${\dot {{\vec {\omega }}}}$ in die Änderung des Drehimpulses transformiert: ${\boldsymbol {\Theta }}\cdot {\dot {{\vec {\omega }}}}={\dot {{\vec {L}}}}$ . Diese Rate ist gemäß der eulerschen Gleichungen der Kreiseltheorie gleich der Summe der Momente:

${\boldsymbol {\Theta }}\cdot {\dot {\vec {\omega }}}={\frac {16}{3}}L^{5}\rho {\dot {\vec {\omega }}}=4L^{3}\sum _{k=1}^{3}{\hat {e}}_{k}\times [{\hat {e}}_{k}\cdot ({\boldsymbol {\sigma }}_{+k}+{\boldsymbol {\sigma }}_{-k})]\,.$

Division durch das Volumen L³ führt im Grenzwert L → 0 auf ${\boldsymbol {\sigma }}_{{+k}}\approx {\boldsymbol {\sigma }}_{{-k}}\approx {\boldsymbol {\sigma }}$ und somit

${\begin{aligned}{\vec {0}}=&\sum _{k=1}^{3}{\hat {e}}_{k}\times ({\hat {e}}_{k}\cdot {\boldsymbol {\sigma }})=\sum _{k=1}^{3}{\hat {e}}_{k}\times \left({\hat {e}}_{k}\cdot \sum _{i,j=1}^{3}\sigma _{ij}{\hat {e}}_{i}\otimes {\hat {e}}_{j}\right)=\sum _{i=1}^{3}{\hat {e}}_{i}\times \left(\sum _{j=1}^{3}\sigma _{ij}{\hat {e}}_{j}\right)\\=&\sum _{i,j=1}^{3}\sigma _{ij}{\hat {e}}_{i}\times {\hat {e}}_{j}=(\sigma _{12}-\sigma _{21}){\hat {e}}_{3}+(\sigma _{23}-\sigma _{32}){\hat {e}}_{1}+(\sigma _{31}-\sigma _{13}){\hat {e}}_{2}\,.\end{aligned}}$

Die Summe kann mit dem Skalarkreuzprodukt „ $\cdot \!\times$ “ von Tensoren^{[F 3]} koordinatenfrei ausgedrückt werden:

$\sum _{i,j=1}^{3}\sigma _{ij}{\hat {e}}_{i}\times {\hat {e}}_{j}=\mathbf {I} \cdot \!\!\times \sum _{i,j=1}^{3}\sigma _{ij}{\hat {e}}_{i}\otimes {\hat {e}}_{j}=\mathbf {I} \cdot \!\!\times {\boldsymbol {\sigma }}\,.$

Bei einem nicht würfelförmigen Quader mit unterschiedlichen Dimensionen in x-, y- und z-Richtung resultiert ebenfalls ${\mathbf {I}}\cdot \!\!\times {\boldsymbol {\sigma }}={\vec {0}}$ , so dass die Symmetrie des Cauchy’schen Spannungstensors folgt:

${\boldsymbol {\sigma }}={\boldsymbol {\sigma }}^{\top }\,.$

Diese Tensorgleichung ist die koordinatenfreie Version der lokalen Drehimpulsbilanz, die in beliebigen Koordinatensystemen gilt.

Drehimpulsbilanz in lagrangescher Fassung

Der Drehimpulssatz lautet in globaler lagrangescher Formulierung:

${\frac {\mathrm {D} }{\mathrm {D} t}}\int _{V}({\vec {\chi }}({\vec {X}},t)-{\vec {c}})\times \rho _{0}({\vec {X}}){\dot {\vec {\chi }}}({\vec {X}},t)\,\mathrm {d} V=\int _{V}({\vec {\chi }}({\vec {X}},t)-{\vec {c}})\times \rho _{0}({\vec {X}}){\vec {k}}_{0}({\vec {X}},t)\,\mathrm {d} V+\int _{A}({\vec {\chi }}({\vec {X}},t)-{\vec {c}})\times {\vec {t}}_{0}({\vec {X}},t)\,\mathrm {d} A$

Der Vektor ${\vec {c}}$ ist ein beliebiger, zeitlich fixierter Ortsvektor, siehe Drehimpulsbilanz. Die Zeitableitung des ersten Integrals kann wie bei der Impulsbilanz in den Integranden verschoben werden:

${\frac {\mathrm {D} }{\mathrm {D} t}}\int _{V}({\vec {\chi }}-{\vec {c}})\times \rho _{0}{\dot {\vec {\chi }}}\,\mathrm {d} V=\int _{V}[\underbrace {{\dot {\vec {\chi }}}\times \rho _{0}{\dot {\vec {\chi }}}} _{={\vec {0}}}+({\vec {\chi }}-{\vec {c}})\times \rho _{0}{\ddot {\vec {\chi }}}]\,\mathrm {d} V=\int _{V}({\vec {\chi }}-{\vec {c}})\times \rho _{0}{\ddot {\vec {\chi }}}\,\mathrm {d} V$

wobei die Argumentenliste der Funktionen der Übersichtlichkeit halber weggelassen wurde. Das Oberflächenintegral wird wie gehabt mit dem Gauß’schen Integralsatz in ein Volumenintegral umgeschrieben:

${\begin{aligned}\int _{A}({\vec {\chi }}-{\vec {c}})\times {\vec {t}}_{0}\,\mathrm {d} A=&\int _{A}({\vec {\chi }}-{\vec {c}})\times (\mathbf {N} ^{\top }\cdot {\vec {N}})\,\mathrm {d} A=-\int _{A}{\vec {N}}\cdot \mathbf {N} \times ({\vec {\chi }}-{\vec {c}})\,\mathrm {d} A=-\int _{A}[\mathbf {N} \times ({\vec {\chi }}-{\vec {c}})]^{\top }\cdot {\vec {N}}\,\mathrm {d} A\\=&-\int _{V}\operatorname {DIV} [\mathbf {N} \times ({\vec {\chi }}-{\vec {c}})]\,\mathrm {d} V=-\int _{V}[\operatorname {DIV} (\mathbf {N} )\times ({\vec {\chi }}-{\vec {c}})-\operatorname {GRAD} ({\vec {\chi }}-{\vec {c}})\cdot \!\!\times \mathbf {N} ]\,\mathrm {d} V\\=&\int _{V}[({\vec {\chi }}-{\vec {c}})\times \operatorname {DIV} (\mathbf {N} )+\mathbf {F} \cdot \!\!\times \mathbf {N} ]\,\mathrm {d} V\end{aligned}}$

Hier wurde die Produktregel $\operatorname {DIV}({\mathbf {T}}\times {\vec {f}})=\operatorname {DIV}({\mathbf {T}})\times {\vec {f}}-\operatorname {GRAD}({\vec {f}})\cdot \!\!\times {\mathbf {T}}$ und die Definition des Deformationsgradienten ${\mathbf {F}}=\operatorname {GRAD}{\vec {\chi }}$ eingesetzt. Der Operator GRAD bildet den materiellen Gradienten mit Ableitungen nach den materiellen Koordinaten X_1,2,3, weshalb der Operator hier in Abgrenzung zum räumlichen Gradienten grad groß geschrieben wird.

Mit den vorliegenden Ergebnissen kann die Drehimpulsbilanz als verschwindendes Volumenintegral ausgedrückt werden:

$\int _{V}[({\vec {\chi }}-{\vec {c}})\times (\underbrace {\rho _{0}{\ddot {\vec {\chi }}}-\rho _{0}{\vec {k}}_{0}-\operatorname {DIV} \mathbf {N} } _{={\vec {0}}})-\mathbf {F} \cdot \!\!\times \mathbf {N} ]\,\mathrm {d} V=-\int _{V}\mathbf {F} \cdot \!\!\times \mathbf {N} \,\mathrm {d} V={\vec {0}}\,.$

Der unterklammerte Term trägt wegen der lokalen Impulsbilanz nichts bei. Das letzte Integral gilt für jeden beliebigen Teilkörper, so dass bei stetigem Integrand ${\mathbf {F}}\cdot \!\!\times {\mathbf {N}}={\mathbf {I}}\cdot \!\!\times ({\mathbf {F\cdot N}})={\vec {0}}$ und – wie bei der Herleitung am Volumenelement – die Symmetrie von ${\mathbf {F\cdot N}}$ abgeleitet werden kann. Die lokale Drehimpulsbilanz in der lagrangeschen Fassung reduziert sich demnach auf die Forderung

$\mathbf {F\cdot N} =(\mathbf {F\cdot N} )^{\top }=\mathbf {N^{\top }\cdot F^{\top }} \,.$

Multiplikation von links mit ${\mathbf {F}}^{{-1}}$ und von rechts mit ${\mathbf {F}}^{{\top -1}}$ ergibt gleichbedeutend:

$\mathbf {F} ^{-1}\cdot \mathbf {F\cdot N\cdot F} ^{\top -1}=\mathbf {F} ^{-1}\cdot \mathbf {N^{\top }\cdot F^{\top }\cdot F} ^{\top -1}\;\leftrightarrow \;\mathbf {N\cdot F} ^{\top -1}=(\mathbf {N\cdot F} ^{\top -1})^{\top }\,.$

Der Tensor ${\tilde {\mathbf {T} }}:=\mathbf {N\cdot F} ^{\top -1}$ ist der zweite Piola-Kirchhoff’sche Spannungstensor, dessen Symmetrie gemäß

${\tilde {{\mathbf {T}}}}={\tilde {{\mathbf {T}}}}^{\top }$

die Erfüllung der Drehimpulsbilanz sicherstellt. Bei kleinen Verschiebungen stimmen der zweite Piola- Kirchhoff’sche und der Cauchy’sche Spannungstensor näherungsweise überein: ${\tilde {{\mathbf {T}}}}\approx {\boldsymbol {\sigma }}$ .

Drehimpulsbilanz in eulerscher Fassung

In globaler eulerscher Formulierung lautet der Drehimpulssatz:

${\frac {\mathrm {D} }{\mathrm {D} t}}\int _{v}({\vec {x}}-{\vec {c}})\times \rho ({\vec {x}},t){\vec {v}}({\vec {x}},t)\,\mathrm {d} v=\int _{v}({\vec {x}}-{\vec {c}})\times \rho ({\vec {x}},t){\vec {k}}({\vec {x}},t)\,\mathrm {d} v+\int _{a}({\vec {x}}-{\vec {c}})\times {\vec {t}}({\vec {x}},t)\,\mathrm {d} a\,.$

Wie in der lagrangeschen Fassung ist ${\vec {c}}$ ist ein beliebiger, zeitlich fixierter Ortsvektor, siehe Drehimpulsbilanz. Die räumlichen Koordinaten ${\vec {x}}$ stellen Integrationsvariable dar, die daher nicht von der Zeit abhängen. Das erste Integral wird wie bei der Impulsbilanz mit dem Reynolds’schen Transportsatz berechnet:

${\begin{array}{rcl}\displaystyle {\frac {\mathrm {D} }{\mathrm {D} t}}\int _{v}({\vec {x}}-{\vec {c}})\times \rho {\vec {v}}\,\mathrm {d} v&=&\displaystyle \int _{v}\left\{{\frac {\mathrm {D} }{\mathrm {D} t}}[({\vec {x}}-{\vec {c}})\times \rho {\vec {v}}]+\operatorname {div} ({\vec {v}})({\vec {x}}-{\vec {c}})\times \rho {\vec {v}}\right\}\,\mathrm {d} v\\&=&\displaystyle \int _{v}({\vec {x}}-{\vec {c}})\times [\underbrace {{\dot {\rho }}\,{\vec {v}}+\operatorname {div} ({\vec {v}})\rho \,{\vec {v}}} _{={\vec {0}}}+\rho \,{\dot {\vec {v}}}]\,\mathrm {d} v=\int _{v}({\vec {x}}-{\vec {c}})\times \rho \,{\dot {\vec {v}}}\,\mathrm {d} v\,.\end{array}}$

Der unterklammerte Term trägt auf Grund der Massenbilanz nichts bei. Das Oberflächenintegral in der Drehimpulsbilanz wird analog zur lagrangeschen Fassung mit dem Gauß’schen Integralsatz in ein Volumenintegral umgeschrieben:

${\begin{array}{rcl}\displaystyle \int _{a}({\vec {x}}-{\vec {c}})\times {\vec {t}}\,\mathrm {d} a&=&\displaystyle \int _{a}({\vec {x}}-{\vec {c}})\times ({\boldsymbol {\sigma }}^{\top }\cdot {\vec {n}})\,\mathrm {d} a=-\int _{v}[\operatorname {div} ({\boldsymbol {\sigma }})\times ({\vec {x}}-{\vec {c}})-\operatorname {grad} ({\vec {x}}-{\vec {c}})\cdot \!\!\times {\boldsymbol {\sigma }}]\,\mathrm {d} v\\&=&\displaystyle \int _{v}[({\vec {x}}-{\vec {c}})\times \operatorname {div} ({\boldsymbol {\sigma }})+\mathbf {I} \cdot \!\!\times {\boldsymbol {\sigma }}]\,\mathrm {d} v\end{array}}$

Abweichend von der lagrangeschen Fassung tritt hier der Cauchy’sche Spannungstensor an die Stelle des Nominalspannungstensors und wegen $\operatorname {grad}{\vec {x}}={\mathbf {I}}$ der Einheitstensor an die Stelle des Deformationsgradienten.

Mit den vorliegenden Ergebnissen kann die Drehimpulsbilanz als verschwindendes Volumenintegral ausgedrückt werden:

$\int _{v}[({\vec {x}}-{\vec {c}})\times (\underbrace {\rho {\dot {\vec {v}}}-\rho {\vec {k}}-\operatorname {div} {\boldsymbol {\sigma }}} _{={\vec {0}}})-\mathbf {I} \cdot \!\!\times {\boldsymbol {\sigma }}]\,\mathrm {d} v=-\int _{v}\mathbf {I} \cdot \!\!\times {\boldsymbol {\sigma }}\,\mathrm {d} v={\vec {0}}\,.$

Der unterklammerte Term trägt wegen der lokalen Impulsbilanz nichts bei und das letzte Integral gilt für jedes beliebige Volumen, so dass bei stetigem Integrand auf ${\mathbf {I}}\cdot \!\!\times {\boldsymbol {\sigma }}={\vec {0}}$ geschlossen werden kann. Analog zur lagrangeschen Fassung reduziert sich die Drehimpulsbilanz in eulerscher Fassung auf die Forderung nach der Symmetrie des Cauchy’schen Spannungstensors:

${\boldsymbol {\sigma }}={\boldsymbol {\sigma }}^{\top }\,.$

Einfluss von Sprungstellen in der Drehimpulsbilanz

Analog zum ersten Cauchy-Euler’schen Bewegungsgesetz lautet das Reynolds-Transport-Theorem mit Sprungstelle hier:

${\frac {\mathrm {D} }{\mathrm {D} t}}\int _{v}({\vec {x}}-{\vec {c}})\times \rho {\vec {v}}\,\mathrm {d} v=\int _{v}({\vec {x}}-{\vec {c}})\times \rho {\dot {\vec {v}}}\,\mathrm {d} v+\int _{a_{s}}[[({\vec {x}}-{\vec {c}})\times \rho {\vec {v}}\;(({\vec {v}}_{s}-{\vec {v}})\cdot {\vec {n}})]]\mathrm {d} a_{s}$

Der zweite Term mit der Sprungklammer [[...]] kommt neu hinzu. Die Integrale über die von außen angreifenden Kräfte werden getrennt für v⁺ und v⁻ berechnet:

${\begin{aligned}\left(\int _{v}({\vec {x}}-{\vec {c}})\times \rho {\vec {k}}\;\mathrm {d} v+\int _{a}({\vec {x}}-{\vec {c}})\times {\vec {t}}\,\mathrm {d} a\right)^{+}=&\int _{v^{+}}({\vec {x}}-{\vec {c}})\times \rho {\vec {k}}\;\mathrm {d} v^{+}+\int _{a^{+}}({\vec {x}}-{\vec {c}})\times {\boldsymbol {\sigma }}^{\top }\cdot {\vec {n}}\,\mathrm {d} a^{+}\\&-\int _{a_{s}}({\vec {x}}-{\vec {c}})\times {\boldsymbol {\sigma }}^{\top }\cdot {\vec {n}}\,\mathrm {d} a_{s}\\\left(\int _{v}({\vec {x}}-{\vec {c}})\times \rho {\vec {k}}\;\mathrm {d} v+\int _{a}({\vec {x}}-{\vec {c}})\times {\vec {t}}\,\mathrm {d} a\right)^{-}=&\int _{v^{-}}({\vec {x}}-{\vec {c}})\times \rho {\vec {k}}\;\mathrm {d} v^{-}+\int _{a^{-}}({\vec {x}}-{\vec {c}})\times {\boldsymbol {\sigma }}^{\top }\cdot {\vec {n}}\,\mathrm {d} a^{-}\\&+\int _{a_{s}}({\vec {x}}-{\vec {c}})\times {\boldsymbol {\sigma }}^{\top }\cdot {\vec {n}}\,\mathrm {d} a_{s}\,.\end{aligned}}$

Die Summe der drei Gleichungen führt nach Umformungen, wie sie oben bereits angegeben wurden, auf

$\int _{v}[({\vec {x}}-{\vec {c}})\times (\rho {\dot {\vec {v}}}-\rho {\vec {k}}-\operatorname {div} {\boldsymbol {\sigma }})-\mathbf {I} \cdot \!\!\times {\boldsymbol {\sigma }}]\,\mathrm {d} v=\int _{a_{s}}[[({\vec {x}}-{\vec {c}})\times \rho {\vec {v}}\;(({\vec {v}}-{\vec {v}}_{s})\cdot {\vec {n}})-({\vec {x}}-{\vec {c}})\times {\boldsymbol {\sigma }}^{\top }\cdot {\vec {n}}]]\mathrm {d} a_{s}\,.$

Jenseits der Sprungstelle verschwindet die rechte Seite und die Symmetrie des Spannungstensors folgt wie oben. An der (flächigen) Sprungstelle ist dv=0 und die linke Seite kann vernachlässigt werden, so dass bei Stetigkeit des Integranden mit der Sprungklammer in der Fläche

$({\vec {x}}-{\vec {c}})\times [[\rho {\vec {v}}\;(({\vec {v}}_{s}-{\vec {v}})\cdot {\vec {n}})+{\boldsymbol {\sigma }}^{\top }\cdot {\vec {n}}]]=({\vec {x}}-{\vec {c}})\times [[\rho {\vec {v}}\otimes ({\vec {v}}_{s}-{\vec {v}})+{\boldsymbol {\sigma }}^{\top }]]\cdot {\vec {n}}={\vec {0}}$

abgeleitet werden kann, was wegen der Sprungbedingung im ersten Cauchy-Euler’schen Bewegungsgesetz identisch erfüllt ist.

Folgerungen aus den Bewegungsgesetzen

Aus den Bewegungsgesetzen können weitere, materialunabhängige, zu Prinzipien äquivalente Gleichungen gefolgert werden. Das erste Cauchy-Euler’sche Bewegungsgesetz lautet:

${\begin{array}{llcl}{\text{materiell:}}&\rho _{0}\,{\ddot {\vec {\chi }}}&=&\rho _{0}\,{\vec {k}}_{0}+\operatorname {DIV} \mathbf {N} \\{\text{räumlich:}}&\rho \,{\dot {\vec {v}}}&=&\rho \,{\vec {k}}+\operatorname {div} {\boldsymbol {\sigma }}\,.\end{array}}$

Diese Gleichungen werden mit einem Vektorfeld ${\vec {q}}$ skalar multipliziert und über das Volumen des Körpers integriert. Es entsteht:

${\begin{array}{llcl}{\text{materiell:}}&\int _{V}\rho _{0}\,{\ddot {\vec {\chi }}}\cdot {\vec {q}}\,\mathrm {d} V+\int _{V}{\tilde {\mathbf {T} }}:\operatorname {sym} (\mathbf {F} ^{\top }\cdot \operatorname {GRAD} {\vec {q}})\,\mathrm {d} V&=&\int _{V}\rho _{0}\,{\vec {k}}_{0}\cdot {\vec {q}}\,\mathrm {d} V+\int _{A}{\vec {t}}_{0}\cdot {\vec {q}}\,\mathrm {d} A\\{\text{räumlich:}}&\int _{v}\rho \,{\dot {\vec {v}}}\cdot {\vec {q}}\,\mathrm {d} v+\int _{v}{\boldsymbol {\sigma }}:\operatorname {sym(grad} ({\vec {q}}))\,\mathrm {d} v&=&\int _{v}\rho \,{\vec {k}}\cdot {\vec {q}}\,\mathrm {d} v+\int _{a}{\vec {t}}\cdot {\vec {q}}\,\mathrm {d} a\,.\end{array}}$

Je nach Vektorfeld ${\vec {q}}$ ergeben sich verschiedene Aussagen.

Beweis

Skalare Multiplikation des ersten Cauchy-Euler’schen Bewegungsgesetzes mit dem Vektorfeld ${\vec {q}}$ und Integration über das Volumen des Körpers liefert:

${\begin{array}{llcl}{\text{materiell:}}&\int _{V}\rho _{0}\,{\ddot {\vec {\chi }}}\cdot {\vec {q}}\,\mathrm {d} V&=&\int _{V}\rho _{0}\,{\vec {k}}_{0}\cdot {\vec {q}}\,\mathrm {d} V+\int _{V}\operatorname {DIV} (\mathbf {N} )\cdot {\vec {q}}\,\mathrm {d} V\\{\text{räumlich:}}&\int _{v}\rho \,{\dot {\vec {v}}}\cdot {\vec {q}}\,\mathrm {d} v&=&\int _{v}\rho \,{\vec {k}}\cdot {\vec {q}}\,\mathrm {d} v+\int _{v}\operatorname {div} ({\boldsymbol {\sigma }})\cdot {\vec {q}}\,\mathrm {d} v\,.\end{array}}$
Der letzte Term auf der rechten Seite wird mit der Produktregel umgeformt:

${\begin{array}{rlcl}{\text{materiell:}}&\operatorname {DIV} (\mathbf {N} \cdot {\vec {q}})&=&\operatorname {DIV} (\mathbf {N} )\cdot {\vec {q}}+\mathbf {N} ^{\top }:\operatorname {GRAD} {\vec {q}}\\\rightarrow &\operatorname {DIV} (\mathbf {N} )\cdot {\vec {q}}&=&\operatorname {DIV} (\mathbf {N} \cdot {\vec {q}})-\mathbf {N} ^{\top }:\operatorname {GRAD} {\vec {q}}\\{\text{räumlich:}}&\operatorname {div} ({\boldsymbol {\sigma }}\cdot {\vec {q}})&=&\operatorname {div} ({\boldsymbol {\sigma }})\cdot {\vec {q}}+{\boldsymbol {\sigma }}^{\top }:\operatorname {grad} {\vec {q}}\\\rightarrow &\operatorname {div} ({\boldsymbol {\sigma }})\cdot {\vec {q}}&=&\operatorname {div} ({\boldsymbol {\sigma }}\cdot {\vec {q}})-{\boldsymbol {\sigma }}:\operatorname {grad} {\vec {q}}\,.\end{array}}$

In der materiellen Form wird noch der Deformationsgradient einmultipliziert:

$\mathbf {N} ^{\top }:\operatorname {GRAD} {\vec {q}}=\operatorname {Sp} (\mathbf {N} \cdot \operatorname {GRAD} {\vec {q}})=\operatorname {Sp} (\underbrace {\mathbf {N} \cdot \mathbf {F} ^{\top -1}} _{={\tilde {\mathbf {T} }}}\cdot \mathbf {F} ^{\top }\cdot \operatorname {GRAD} {\vec {q}})={\tilde {\mathbf {T} }}:\operatorname {sym} (\mathbf {F} ^{\top }\cdot \operatorname {GRAD} {\vec {q}})\,.$

Im letzten Schritt wurde ausgenutzt, dass im Skalarprodukt mit einem symmetrischen Tensor ${\tilde {{\mathbf {T}}}}$ nur die symmetrischen Anteile sym(·) etwas beitragen, was auch in der räumlichen Formulierung ausgenutzt wird: ${\boldsymbol {\sigma }}:\operatorname {grad} {\vec {q}}={\boldsymbol {\sigma }}:\operatorname {sym(grad} ({\vec {q}}))\,.$
Das Volumenintegral des Divergenzterms wird mit dem Gauß’schen Integralsatz in ein Oberflächenintegral umgewandelt:

${\begin{aligned}{\text{materiell:}}&\int _{V}\operatorname {DIV} (\mathbf {N} \cdot {\vec {q}})\,\mathrm {d} V=\int _{A}(\mathbf {N} \cdot {\vec {q}})\cdot {\vec {N}}\,\mathrm {d} A=\int _{A}{\vec {q}}\cdot \mathbf {N} ^{\top }\cdot {\vec {N}}\,\mathrm {d} A=\int _{A}{\vec {q}}\cdot {\vec {t}}_{0}\,\mathrm {d} A\\{\text{räumlich:}}&\int _{v}\operatorname {div} ({\boldsymbol {\sigma }}\cdot {\vec {q}})\,\mathrm {d} v=\int _{a}({\boldsymbol {\sigma }}\cdot {\vec {q}})\cdot {\vec {n}}\,\mathrm {d} a=\int _{a}{\vec {q}}\cdot {\boldsymbol {\sigma }}^{\top }\cdot {\vec {n}}\,\mathrm {d} a=\int _{a}{\vec {q}}\cdot {\vec {t}}\,\mathrm {d} a\,.\end{aligned}}$

Zusammenführung dieser Ergebnisse resultiert in den angegebenen Gleichungen.

Prinzip von d’Alembert

→ Hauptartikel: d’Alembertsches Prinzip

Das Prinzip von d’Alembert hat eine grundlegende Bedeutung für die Lösung von Anfangsrandwertaufgaben der Kontinuumsmechanik, insbesondere der Verschiebungsmethode in der Finite-Elemente-Methode. Für das Vektorfeld ${\vec {q}}$ werden virtuelle Verschiebungen $\delta {\vec {u}}$ eingesetzt, die vom Verschiebungsfeld ${\vec {u}}$ unabhängige, gedachte, weitgehend beliebige, differenzielle Verschiebungen sind und die mit den geometrischen Bindungen des Körpers verträglich sind. Die virtuellen Verschiebungen müssen verschwinden, wo immer Verschiebungsrandbedingungen des Körpers vorgegeben sind. Sei ${A}^{{u}}$ der Teil der Oberfläche des Körpers, auf dem Verschiebungsrandbedingungen erklärt sind. Für ein Vektorfeld der virtuellen Verschiebungen $\delta {\vec {u}}_{0}$ ist dann

${\begin{aligned}{\text{materiell}}\quad &\delta {\vec {u}}_{0}({\vec {X}})={\vec {0}}\quad {\text{für alle}}\;{\vec {X}}{\in }{A}^{u}\\{\text{bzw. räumlich}}\quad &\delta {\vec {u}}({\vec {x}})={\vec {0}}\quad {\text{für alle}}\;{\vec {x}}{\in }{a}^{u}\end{aligned}}$

zu fordern. Auf ${A}^{{u}}$ können dann keine Oberflächenspannungen vorgegeben werden. Deshalb bezeichnet ${A}^{{\sigma }}=A\setminus A^{{u}}$ den Teil der Oberfläche des Körpers, auf dem Oberflächenspannungen wirken (können) was entsprechend auch in der räumlichen Formulierung definiert wird. So entsteht:

${\begin{array}{llcll}{\text{materiell:}}&\displaystyle \int _{V}\rho _{0}\,{\ddot {\vec {\chi }}}\cdot \delta {\vec {u}}_{0}\,\mathrm {d} V+\int _{V}{\tilde {\mathbf {T} }}:\delta \mathbf {E} \,\mathrm {d} V&=&\displaystyle \int _{V}\rho _{0}\,{\vec {k}}_{0}\cdot \delta {\vec {u}}_{0}\,\mathrm {d} V+\int _{A^{\sigma }}{\vec {t}}_{0}\cdot \delta {\vec {u}}_{0}\,\mathrm {d} A&{\text{für alle}}\;\delta {\vec {u}}_{0}\in {\mathcal {V}}_{0}\\{\text{räumlich:}}&\displaystyle \int _{v}\rho \,{\dot {\vec {v}}}\cdot \delta {\vec {u}}\,\mathrm {d} v+\int _{v}{\boldsymbol {\sigma }}:\delta {\boldsymbol {\varepsilon }}\,\mathrm {d} v&=&\displaystyle \int _{v}\rho \,{\vec {k}}\cdot \delta {\vec {u}}\,\mathrm {d} v+\int _{a^{\sigma }}{\vec {t}}\cdot \delta {\vec {u}}\,\mathrm {d} a&{\text{für alle}}\;\delta {\vec {u}}\in {\mathcal {V}}\,.\end{array}}$

Die Menge ${\mathcal {V}}_{(0)}$ enthält alle zulässigen, materiellen bzw. räumlichen, virtuellen Verschiebungsfelder. Auf der linken Seite steht die virtuelle Arbeit der Trägheitskräfte und die virtuelle Deformationsarbeit und auf der rechten Seite die virtuelle Arbeit der äußeren Kräfte (volumen- und oberflächenverteilt.)

In der materiellen Fassung stehen die virtuelle Verzerrungen $\delta\mathbf{E}$ für die Variation des Green-Lagrange’schen Verzerrungstensors:

$\delta \mathbf {E} :={\frac {1}{2}}(\mathbf {F} ^{\top }\cdot \delta \mathbf {F} +\delta \mathbf {F} ^{\top }\cdot \mathbf {F} )=\operatorname {sym} (\mathbf {F} ^{\top }\cdot \delta \mathbf {F} )\,.$

Darin ist $\delta \mathbf {F} :=\operatorname {GRAD} \delta {\vec {u}}$ der virtuelle Deformationsgradient. In der räumlichen Fassung bildet sich der virtuelle Verzerrungstensor $\delta {\boldsymbol {\varepsilon }}$ aus dem virtuellen Verschiebungsgradient $\delta \mathbf {H} :=\operatorname {grad} \delta {\vec {u}}$ :

$\delta {\boldsymbol {\varepsilon }}:=\operatorname {sym\,grad} \delta {\vec {u}}={\frac {1}{2}}(\delta \mathbf {H} +\delta \mathbf {H} ^{\top })\,.$

Bilanz der mechanischen Energie

Wenn für ${\vec {q}}$ das Geschwindigkeitsfeld eingesetzt wird, folgt die Bilanz der mechanischen Energie:

Auf der linken Seite steht die zeitliche Änderung der kinetischen Energie und auf der rechten Seite steht die Leistung der äußeren Kräfte (volumen- und flächenverteilt) abzüglich der Verformungsleistung. Dieser Satz wird auch Arbeitssatz genannt.

Beweis

Die Zeitableitung der kinetischen Energie ist gleich der Leistung der Trägheitskräfte

${\begin{array}{llcl}{\text{materiell:}}&{\frac {\mathrm {D} }{\mathrm {D} t}}\int _{V}{\frac {\rho _{0}}{2}}\,{\dot {\vec {\chi }}}\cdot {\dot {\vec {\chi }}}\,\mathrm {d} V&=&\int _{V}\rho _{0}\,{\ddot {\vec {\chi }}}\cdot {\dot {\vec {\chi }}}\,\mathrm {d} V\\{\text{räumlich:}}&{\frac {\mathrm {D} }{\mathrm {D} t}}\int _{v}{\frac {\rho }{2}}{\vec {v}}\cdot {\vec {v}}\,\mathrm {d} v&=&\int _{v}\left[{\frac {\mathrm {D} }{\mathrm {D} t}}\left({\frac {\rho }{2}}{\vec {v}}\cdot {\vec {v}}\right)+\operatorname {div} ({\vec {v}}){\frac {\rho }{2}}{\vec {v}}\cdot {\vec {v}}\right]=\int _{v}\left[{\frac {\dot {\rho }}{2}}{\vec {v}}\cdot {\vec {v}}+\rho {\vec {v}}\cdot {\dot {\vec {v}}}+\operatorname {div} ({\vec {v}}){\frac {\rho }{2}}{\vec {v}}\cdot {\vec {v}}\right]\\&&=&\int _{v}{\Bigl [}(\underbrace {{\dot {\rho }}+\rho \operatorname {div} ({\vec {v}})} _{=0}){\frac {1}{2}}{\vec {v}}\cdot {\vec {v}}+\rho {\dot {\vec {v}}}\cdot {\vec {v}}{\Bigr ]}\,\mathrm {d} v=\int _{v}\rho {\dot {\vec {v}}}\cdot {\vec {v}}\,\mathrm {d} v\,,\end{array}}$

was die ersten Terme auf den linken Seiten begründet. In der räumlichen Formulierung wurde der Reynolds’sche Transportsatz und die Massenbilanz angewendet.
Der materielle Gradient der Geschwindigkeit ist die Zeitableitung $\operatorname {GRAD} {\vec {v}}={\dot {\mathbf {F} }}$ des Deformationsgradienten und der symmetrische Anteil des räumlichen Geschwindigkeitsgradienten $\mathbf {l} :=\operatorname {grad} {\vec {v}}$ ist der Verzerrungsgeschwindigkeitstensor d. Damit schreiben sich die Verformungsleistungen:

${\begin{aligned}{\text{materiell}}:&\int _{V}{\tilde {\mathbf {T} }}:\operatorname {sym} (\mathbf {F} ^{\top }\cdot {\dot {\mathbf {F} }})=:\int _{V}{\tilde {\mathbf {T} }}:{\dot {\mathbf {E} }}\,\mathrm {d} V\\{\text{räumlich}}:&\int _{v}{\boldsymbol {\sigma }}:\operatorname {sym} (\mathbf {l} )\,\mathrm {d} v=\int _{v}{\boldsymbol {\sigma }}:\mathbf {d} \,\mathrm {d} v\end{aligned}}$

Die Leistungen der äußeren Kräfte ergeben sich durch Ersetzung des Vektors ${\vec {q}}$ durch den Geschwindigkeitsvektor.

Energieerhaltungssatz

In einem konservativen System gibt es eine skalarwertige Funktion W_a, die potentielle Energie, deren negative Zeitableitung gemäß

$-{\frac {\mathrm {D} }{\mathrm {D} t}}W_{a}:=\int _{V}\rho _{0}\,{\vec {k}}_{0}\cdot {\dot {\vec {\chi }}}\,\mathrm {d} V+\int _{A}{\vec {t}}_{0}\cdot {\dot {\vec {\chi }}}\,\mathrm {d} A=\int _{v}\rho \,{\vec {k}}\cdot {\vec {v}}\,\mathrm {d} v+\int _{a}{\vec {t}}\cdot {\vec {v}}\,\mathrm {d} a$

die Leistung der äußeren Kräfte ist, und eine Formänderungsenergie W_i, deren Zeitableitung

${\frac {\mathrm {D} }{\mathrm {D} t}}W_{i}:=\int _{V}{\tilde {\mathbf {T} }}:{\dot {\mathbf {E} }}\,\mathrm {d} V=\int _{v}{\boldsymbol {\sigma }}:\mathbf {d} \,\mathrm {d} v$

die Verformungsleistung ist. Mit der Abkürzung

$K:=\int _{V}{\frac {\rho _{0}}{2}}\,{\dot {\vec {\chi }}}\cdot {\dot {\vec {\chi }}}\,\mathrm {d} V=\int _{v}{\frac {\rho }{2}}{\vec {v}}\cdot {\vec {v}}\,\mathrm {d} v$

für die kinetische Energie schreibt sich die Bilanz der mechanischen Energie:

${\frac {\mathrm {D} }{\mathrm {D} t}}K+{\frac {\mathrm {D} }{\mathrm {D} t}}W_{i}+{\frac {\mathrm {D} }{\mathrm {D} t}}W_{a}={\frac {\mathrm {D} }{\mathrm {D} t}}(K+W_{i}+W_{a})=0\quad \Leftrightarrow K+W_{i}+W_{a}=E\,.$

Die mechanische Gesamtenergie E, bestehend aus der kinetischen Energie, der Formänderungsenergie und der potentiellen Energie, ist mithin in einem konservativen System zeitlich konstant, was als Energieerhaltungssatz bekannt ist.

Satz von Clapeyron

Wird bei kleinen Verformungen, linearer Elastizität und im statischen Fall für das Vektorfeld ${\vec {q}}$ das Verschiebungsfeld ${\vec {u}}({\vec {X}},t):={\vec {\chi }}({\vec {X}},t)-{\vec {X}}$ eingesetzt, dann ist $\operatorname {grad} {\vec {q}}=\operatorname {grad} {\vec {u}}=\mathbf {H}$ der Verschiebungsgradient und $\|\mathbf {H} \|\ll 1\,,$ so dass alle Terme, die $\|\mathbf {H} \|$ in höherer Ordnung als eins enthalten, vernachlässigt werden können. Es folgt:

${\begin{aligned}\operatorname {GRAD} {\vec {u}}=&\mathbf {H} =\operatorname {GRAD} {\vec {\chi }}-\mathbf {I} =\mathbf {F-I} \\\rightarrow \quad \operatorname {sym} (\mathbf {F} ^{\top }\cdot \operatorname {GRAD} {\vec {u}})=&\operatorname {sym} (\mathbf {(I+H^{\top })\cdot H} )\approx \operatorname {sym} (\mathbf {H} )={\frac {1}{2}}(\mathbf {H+H^{\top }} )={\boldsymbol {\varepsilon }}\,.\end{aligned}}$

Der symmetrische Anteil des Verschiebungsgradienten ist der linearisierte Verzerrungstensor. Der zweite Piola-Kirchhoff’sche Spannungstensor geht bei kleinen Verformungen in den Cauchy’schen Spannungstensor über und es resultiert der Arbeitssatz

$\int _{v}{\boldsymbol {\sigma }}:{\boldsymbol {\varepsilon }}\,\mathrm {d} v=\int _{v}\rho \,{\vec {k}}\cdot {\vec {u}}\,\mathrm {d} v+\int _{a}{\vec {t}}\cdot {\vec {u}}\,\mathrm {d} a\,.$

Der Integrand auf der linken Seite ist das doppelte der Formänderungsenergie ${\boldsymbol {\sigma }}:{\boldsymbol {\varepsilon }}=2w$ und es entsteht der Satz von Clapeyron

$2\int _{v}w\,\mathrm {d} v=\int _{v}\rho \,{\vec {k}}\cdot {\vec {u}}\,\mathrm {d} v+\int _{a}{\vec {t}}\cdot {\vec {u}}\,\mathrm {d} a\,.$

Anmerkungen

↑ In der Literatur wird auch der erste Piola-Kirchhoff’sche Spannungstensor ${\mathbf {P}}={\mathbf {N}}^{\top }$ und eine abweichende Definition der Divergenz eines Tensors benutzt:
$\int _{A}{\vec {t}}_{0}\,\mathrm {d} A=\int _{A}\mathbf {P} \cdot {\vec {N}}\,\mathrm {d} A=\int _{V}\operatorname {\tilde {DIV}} (\mathbf {P} )\,\mathrm {d} V\,.$
Dann ist $\operatorname {\tilde {DIV}} \mathbf {P} =\operatorname {DIV} (\mathbf {P} ^{\top })$ .
↑ Die Fréchet-Ableitung einer Funktion nach ist der beschränkte lineare Operator ${\mathcal {A}}$ der – sofern er existiert – in alle Richtungen dem Gâteaux-Differential entspricht, also
${\mathcal {A}}(h)=\left.{\frac {\mathrm {d} }{\mathrm {d} s}}f(x+sh)\right|_{s=0}=\lim _{s\rightarrow 0}{\frac {f(x+sh)-f(x)}{s}}\quad {\text{für alle}}\;h$
gilt. Darin ist $s\in \mathbb {R} \,,f,x\,{\textsf {und}}\,h$ skalar-, vektor- oder tensorwertig aber und gleichartig. Dann wird auch
${\mathcal {A}}={\frac {\partial f}{\partial x}}$
geschrieben.
↑ Das Skalarkreuzprodukt von Tensoren ist mit Vektoren ${\vec {a}},\,{\vec {b}},\,{\vec {c}},\,{\vec {d}}$ und dem dyadischen Produkt „ $\otimes$ “ definiert über
$({\vec {a}}\otimes {\vec {b}})\cdot \!\!\times ({\vec {c}}\otimes {\vec {d}}):=({\vec {b}}\cdot {\vec {c}}){\vec {a}}\times {\vec {d}}\,.$ Das Skalarkreuzprodukt des Einheitstensors mit einer Dyade vertauscht das dyadische Produkt durch das Kreuzprodukt: $\mathbf {I} \cdot \!\!\times ({\vec {c}}\otimes {\vec {d}})=\sum _{i=1}^{3}({\hat {e}}_{i}\otimes {\hat {e}}_{i})\cdot \!\!\times ({\vec {c}}\otimes {\vec {d}})=\sum _{i=1}^{3}({\hat {e}}_{i}\cdot {\vec {c}}){\hat {e}}_{i}\times {\vec {d}}={\vec {c}}\times {\vec {d}}$

Basierend auf einem Artikel in:

Wikipedia.de
