Tetragonales Kristallsystem

Roter Zirkon (Größe: 1,0 cm) aus Gilgit, Pakistan

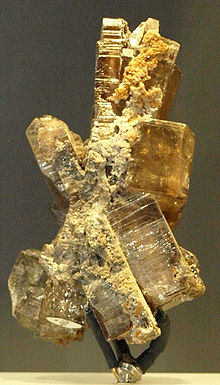

Phosgenit, ausgestellt im Royal Ontario Museum

Das Tetragonale Kristallsystem gehört zu den sieben Kristallsystemen in der Kristallographie. Es umfasst alle Punktgruppen, die in genau einer Richtung eine vierzählige Dreh- oder Drehinversionsachse besitzen.

Punktgruppen

Das tetragonale Kristallsystem umfasst die Punktgruppen {\displaystyle \ 4,\,{\bar {4}},\,4/m,\,422,\,4mm,\,{\bar {4}}2m} und {\displaystyle \ 4/mmm}. Sie bilden die tetragonale Kristallfamilie und können mit dem tetragonalen Gittersystem beschrieben werden.

Gittersystem

Das tetragonale Gittersystem hat die Holoedrie {\displaystyle \ 4/mmm}. Analog zu den anderen wirteligen Kristallsystemen wird die vierzählige Achse in die Richtung der c-Gitterachse gelegt. Wie im monoklinen liegen die beiden anderen Richtungen senkrecht zur c-Achse und müssen – aufgrund der Vierzähligkeit der c-Achse – darüber hinaus auch gleiche Länge besitzen und senkrecht zueinander stehen. Daher gibt es in diesem Kristallsystem nur die beiden Gitterkonstanten a und c und es ergeben sich folgende Bedingungen:

Bravaisgitter

Im tetragonalen Kristallsystem gibt es zwei Bravaisgitter, das primitive und das innenzentrierte. Das flächenzentrierte Bravaisgitter entspricht nicht der Standardaufstellung, da diese Gitter immer durch ein innenzentriertes Gitter mit halb so großer Elementarzelle beschrieben werden kann. Man erhält das innenzentrierte Gitter aus dem flächenzentrierten, indem man die a-Achsen um 45° um die c-Achse dreht und um den Faktor {\displaystyle {\frac {1}{\sqrt {2}}}} verkleinert.

Punktgruppen im tetragonalen Kristallsystem und ihre physikalischen Eigenschaften

Zur Beschreibung der tetragonalen Kristallklassen in Hermann-Mauguin-Symbolik werden die Symmetrieoperationen bezüglich vorgegebener Richtungen (Blickrichtungen) im Gittersystem angegeben. Die Blickrichtung des ersten Symbols ist die c-Achse (<001>), des zweiten Symbols die a-Achse (<100>) und des dritten Symbols die Flächendiagonale der c-Fläche (<110>).

Charakteristisch für die tetragonalen Raumgruppen ist eine 4 (4) an erster Stelle, aber keine 3 (3) an der zweiten Stelle des Raumgruppensymbols.

Punktgruppe (Kristallklasse) Physikalische Eigenschaften[Anm. 1] Beispiele
Nr. Kristallsystem Name Schoenflies-Symbol Internationales Symbol
(Hermann-Mauguin)
Laueklasse Zugehörige
Raumgruppen (Nr.)
Enantiomorphie Optische Aktivität Pyroelektrizität Piezoelektrizität; SHG-Effekt
Voll Kurz
9 tetragonal tetragonal-pyramidal C4 4 4 4/m 75–80 + + + [001] + Pinnoit
Percleveit (Ce)
10 tetragonal-disphenoidisch S4 4 4 81–82 + + Schreibersit
Cahnit
11 tetragonal-dipyramidal C4h 4/m 4/m 83–88 Scheelit
Baotit
12 tetragonal-trapezoedrisch D4 422 422 4/mmm 89–98 + + + Cristobalit
Maucherit
13 ditetragonal-pyramidal C4v 4mm 4mm 99–110 + [001] + Lenait
Diaboleit
14 tetragonal-skalenoedrisch D2d (Vd) 42m bzw. 4m2 42m 111–122 + + Chalkopyrit
Stannit
15 ditetragonal-dipyramidal D4h 4/m2/m2/m 4/mmm 123–142 Rutil
Zirkon
  1. Bei den Angaben zu den physikalischen Eigenschaften bedeutet „“ aufgrund der Symmetrie verboten und „+“ erlaubt. Über die Größenordnung der optischen Aktivität, Pyro- und Piezoelektrizität sowie des SHG-Effekts kann rein aufgrund der Symmetrie keine Aussage getroffen werden. Man kann aber davon ausgehen, dass stets eine zumindest schwache Ausprägung der Eigenschaft vorhanden ist. Für die Pyroelektrizität ist, sofern vorhanden, auch die Richtung des pyroelektrischen Vektors angegeben.
