Carnot-Prozess

Carnot-Maschine als Zeitdiagramm mit Temperatur (rot = heiß und blau = kalt)

Der Carnot-Kreisprozess oder -Zyklus ist ein Gedankenexperiment, das zur Realisierung einer reversiblen Wärme-Kraft-Maschine zur Umwandlung von Wärme in Arbeit dient. Der Carnot-Prozess wurde Anfang des 19. Jahrhunderts von Nicolas Léonard Sadi Carnot entworfen und er legte auch gleichzeitig den Grundstein für das Gebiet der Wärmelehre. Es umfasst einen über einen Kolben verstellbaren Zylinder, der Wärme- und Kältequellen ausgesetzt oder aber thermal isoliert ist, also vor Wärmeaustausch geschützt werden kann. Carnot intendierte diesen rein theoretischen Zyklus nicht als Beschreibung maschineller Prozesse, sondern übertrug mit ihm das Prinzip der Kausalität auf Phänomene, die mit Wärme im Zusammenhang stehen: Da der Kreisprozess umkehrbar ist, lässt sich jedes Stadium als alleiniger Effekt der drei weiteren Stadien darstellen.

Damit bot der Carnot-Zyklus eine wichtige Neuerung in einer Zeit, in der die Übersetzung von Wärmearbeit und mechanischer Arbeit in einander, wie sie in den aufkommenden Dampfmaschinen stattfand, weder gemessen noch theoretisch dargestellt werden konnte. Mit seiner Hilfe konnten erstmals Phänomene, die mit Wärme in Verbindung standen, in die etablierte Theoriesprache der Mechanik übersetzt werden. Im Laufe des 19. Jahrhunderts wurde der Carnot-Zyklus zu einem Dreh- und Angelpunkt der akademischen Auseinandersetzung um Wärme. Mit seiner Reformulierung durch William Thomson und Rudolf Clausius bildete er die Grundlagen für die Probleme der Energieerhaltung und der Entropie.

Beschreibung

Der Carnot-Prozess als Wärmekraftmaschine oder Wärmepumpe; Der Drehrichtungspfeil gibt den zeitlichen Ablauf der einzelnen im T-s-Diagramm dargestellten Zustandsänderungen an

Den Ablauf des Carnot-Prozesses kann man sich so vorstellen, dass ein Gas wechselweise mit einem Wärmereservoir von konstant hoher Temperatur (zur Aufnahme von Wärme) und einem Kältereservoir mit konstant niedrigerer Temperatur (zur Abgabe von Wärme) in Kontakt steht, wobei es wechselweise durch Aufbringen mechanischer Arbeit verdichtet wird und unter Abgabe von mechanischer Arbeit wieder expandiert. Die Differenz zwischen aufgenommener und abgegebener Wärme entspricht im reversiblen Fall der vom Kreisprozess im T-s-Diagramm eingeschlossenen Fläche. Sie ist genau gleich der insgesamt gewonnenen mechanischen Arbeit. Das Gas erreicht nach vollständigem Durchlauf des Prozesses wieder den Ausgangszustand, d.h. alle Zustandsgrößen, wie Temperatur T, Druck p, Volumen V und innere Energie U sind damit wieder so groß wie zu Beginn des Prozesses. Der Prozess ist als ideale Wärmekraftmaschine (rechtsdrehend im T-s-Diagramm) oder als ideale Wärmepumpe bzw. Kältemaschine (linksdrehend) denkbar.

Die im Wärmekraft-Prozess gewonnene technische Arbeit kann im Wärmepumpen-Prozess verlustfrei eingesetzt werden, um die beim Wärmekraft-Prozess an das kalte Wärmereservoir (Umgebung) abgegebene Wärme – zusammen mit der in Wärme umgewandelten Antriebsarbeit der Wärmepumpe (Rechteckfläche) – in das heiße Wärmereservoir wieder „hochzupumpen“. Aufgrund dieser Umkehrbarkeit wird der Prozess als reversibel bezeichnet. Der Prozess wäre mit einer periodisch arbeitenden Maschinenanlage nur unter besonders hohem Aufwand und auch nur angenähert realisierbar. Bezüglich eines Prozesses mit Gasen: Es gibt keine Verdichter und keine Expansionsmaschinen, die in einem Arbeitsgang auch die Wärmeübertragung ermöglichen, sodass die Temperatur dabei konstant bleibt. Bezüglich des Prozesses mit Nassdampf: Es gibt zwar Nassdampfturbinen, aber keine Verdichter, die Nassdampf zu Flüssigkeit komprimieren. Außerdem treten in allen Maschinen und bei allen Strömungsvorgängen Reibungsverluste auf.

Thermodynamik

p-V-Diagramm und Arbeit für rechtslaufenden Carnot-Prozess
T-S-Diagramm und Wärmemenge für rechtslaufenden Carnot-Prozess

Den Carnot-Kreisprozess bilden vier Zustandsänderungen, die im nebenstehenden T-S- und p-V-Diagramm dargestellt sind. Eine rot eingefärbte Linie entspricht einem heißen Volumen und eine blaue einem kalten Volumen. Betrachtet sei hier der rechtslaufende Kreisprozess für eine Wärmekraftmaschine. Durch Umkehr der Prozessschritte folgt analog der linkslaufende Kreisprozess für eine Wärmepumpe. Die von der theoretischen Carnot-Maschine verrichtete Arbeit ΔW entspricht im p-V-Diagramm der von den Linien 1234 umschlossenen Fläche. Gleichzeitig entspricht die von den Linien 1234 umschlossene Fläche im T-S-Diagramm der in Arbeit umgewandelte Wärmemenge ΔQ. Zur besseren Vorstellung sei als Carnot-Maschine ein Zylinder mit Kolben und idealem Gas als Arbeitsmedium gedacht.

Im Weiteren sind die einzelnen Prozessschritte I bis IV erläutert.

Isotherme Kompression

Prozessschritt I – Linie 1→2: Die isotherme Kompression von Volumen V1 auf V2 erfolgt mit konstanter Temperatur TK, wobei die Wärme Q12 abgegeben und die Arbeit W12 zugeführt wird. Das Gasvolumen wird kleiner, der Druck p steigt, aber die Temperatur wird durch die Kühlung mit dem kalten Reservoir konstant gehalten. Das Verschieben des Kolben erfordert Arbeit.

Da bei konstanter Temperatur für ein ideales Gas die Änderung der inneren Energie dU = 0 gilt, folgt aus dem ersten Hauptsatz der Thermodynamik, dass die gesamte Kompressionsarbeit als Wärme abgeführt wird. In den Diagrammen zeigt sich das Integral für die Wärmemenge Q12 als Fläche unter der Linie 1→2 im T-S-Diagramm und die Arbeit W12 als Fläche unter der Linie 1→2 im p-V-Diagramm.

{\displaystyle Q_{12}=\int _{S_{1}}^{S_{2}}T_{\text{K}}\,\mathrm {d} S=T_{\text{K}}\left(S_{2}-S_{1}\right)<0}

{\displaystyle \ -Q_{12}=W_{12}=-\int _{V_{1}}^{V_{2}}n\,R\,T_{\text{K}}\,{\frac {1}{V}}\,\mathrm {d} V=-n\,R\,T_{\text{K}}\ln {\frac {V_{2}}{V_{1}}}>0}

Isentrope Kompression

Prozessschritt II – Linie 2→3: Die isentrope Kompression von V2 auf V3 erfolgt ohne Wärmeaustausch mit der Umgebung, wobei sich die Temperatur des Arbeitsmediums von TK auf TH ändert. Das Gasvolumen wird kleiner, Druck und Temperatur steigen dagegen. Das Verschieben des Kolbens erfordert die Arbeit W23 und wird im Arbeitsgas als innere Energie ΔU23 gespeichert.

Da kein Wärmeaustausch mit der Umgebung stattfindet (Q23 = 0), folgt aus dem ersten Hauptsatz der Thermodynamik, dass die gesamte Kompressionsarbeit in innere Energie übergeht.

{\displaystyle {\begin{aligned}\Delta U_{23}&=W_{23}=-\int _{V_{2}}^{V_{3}}p\,\mathrm {d} V>0\\&=\int _{T_{\text{K}}}^{T_{\text{H}}}n\,C_{\text{V(mol)}}\,\mathrm {d} T=n\,C_{\text{V(mol)}}\left(T_{\text{H}}-T_{\text{K}}\right)\\\end{aligned}}}

{\displaystyle {\frac {T_{\text{H}}}{T_{\text{K}}}}=\left({\frac {V_{2}}{V_{3}}}\right)^{\kappa -1}}

Isotherme Expansion

Prozessschritt III – Linie 3→4: Die isotherme Expansion von Volumen V3 auf V4 erfolgt mit konstanter Temperatur TH, wobei die Wärme Q34 aufgenommen und die Arbeit W34 abgeführt wird. Das Gasvolumen wird größer, der Druck sinkt, aber die Temperatur wird durch die Heizung mit dem warmen Reservoir konstant gehalten.

{\displaystyle Q_{34}=\int _{S_{2}}^{S_{1}}T_{\text{H}}\,\mathrm {d} S=T_{\text{H}}\left(S_{1}-S_{2}\right)>0}

{\displaystyle \ -Q_{34}=W_{34}=-\int _{V_{3}}^{V_{4}}n\,R\,T_{\text{H}}\,{\frac {1}{V}}\,\mathrm {d} V=-n\,R\,T_{\text{H}}\ln {\frac {V_{4}}{V_{3}}}<0}

Isentrope Expansion

Prozessschritt IV – Linie 4→1: Die isentrope Expansion von V4 auf V1 erfolgt ohne Wärmeaustausch mit der Umgebung, wobei sich die Temperatur des Arbeitsmediums von TH auf TK ändert. Das Gasvolumen wird größer, Druck und Temperatur fallen. Das Verschieben des Kolbens erfolgt unter Abgabe der Arbeit W41 wofür dem Arbeitsgas die innere Energie ΔU41 (= ΔU23) entzogen wird.

Da kein Wärmeaustausch mit der Umgebung stattfindet Q41 = 0, folgt aus dem ersten Hauptsatz der Thermodynamik, dass die gesamte Expansionsarbeit aus dem Verlust an innerer Energie resultiert.

{\displaystyle {\begin{aligned}\Delta U_{41}&=W_{41}=-\int _{V_{4}}^{V_{1}}p\,\mathrm {d} V<0\\&=\int _{T_{\text{H}}}^{T_{\text{K}}}n\,C_{\text{V(mol)}}\,\mathrm {d} T=n\,C_{\text{V(mol)}}\left(T_{\text{K}}-T_{\text{H}}\right)=-\Delta U_{\text{23}}\\\end{aligned}}}

{\displaystyle {\frac {T_{\text{K}}}{T_{\text{H}}}}=\left({\frac {V_{4}}{V_{1}}}\right)^{\kappa -1}}

Wirkungsgrad

Hauptartikel: Carnot-Wirkungsgrad

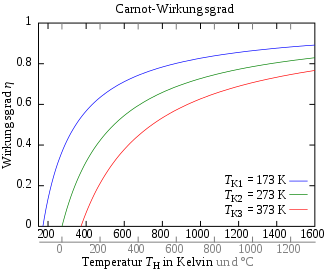

Carnot-Wirkungsgrad für drei verschiedene untere Prozesstemperaturen.

Der erste Hauptsatz der Thermodynamik lautet

d{U}=\delta{W}\; +\delta{Q}

Nach dem Durchlaufen des Kreisprozesses erreichen alle Zustandsgrößen im System, also auch die innere Energie ihren Ausgangswert, (\Delta U=0). Die nutzbare Arbeit berechnet sich aus:

W = - Q.

Für den Carnot-Prozess erhält man somit:

{\displaystyle {\begin{matrix}\left|W\right|&=&(Q_{3,4}+Q_{1,2})\\&=&T_{\text{H}}\cdot (S_{1}-S_{2})-T_{\text{K}}\cdot (S_{1}-S_{2})\\&=&(T_{\text{H}}-T_{\text{K}})\cdot (S_{1}-S_{2})\end{matrix}}}

Der Carnot-Wirkungsgrad gibt das Verhältnis von abgegebener Arbeit zur zugeführten Wärme an:

{\displaystyle \eta _{\mathrm {c} }={\frac {\left|W\right|}{Q_{3,4}}}={\frac {T_{\text{H}}-T_{\text{K}}}{T_{\text{H}}}}=1-{\frac {T_{\text{K}}}{T_{\text{H}}}}}

Perpetuum Mobile der zweiten Art

In allen vier Phasen des Prozesses wird mechanische Energie umgewandelt. Die insgesamt gewonnene mechanische Energie nach Durchlaufen des Zyklus ist nur von der zugeführten und abgeführten Wärmemenge abhängig. Die gewonnene mechanische Arbeit entspricht der rot hinterlegten Fläche im T-S-Diagramm.

Da die untere Temperatur nach unten und die obere Temperatur nach oben immer begrenzt ist, liegt der Carnot-Wirkungsgrad immer unter 1. Da es nach dem dritten Hauptsatz der Thermodynamik nicht möglich ist den absoluten Nullpunkt der Temperatur zu erreichen, gibt es keine reale (zyklisch arbeitende) Maschine, die lediglich einem Reservoir Wärme entzieht und diese vollständig in Arbeit umsetzt. Eine Maschine, die bei vorgegebenen Temperaturen der Wärmereservoirs einen Wirkungsgrad größer dem Carnot-Wirkungsgrad hätte, nennt man ein Perpetuum Mobile zweiter Art. Letztendlich könnte mit der gewonnenen Arbeit wieder der Umkehrprozess als Kältemaschine durchlaufen werden, und es könnte dann eine größere Wärmemenge {\displaystyle Q_{1,\mathrm {rev} }} erzeugt werden als die im Wärmekraftmaschinenprozess eingesetzte (Vergleich Bild oben).

Die Exergie ist in der Thermodynamik als der Anteil einer thermischen Energie definiert, der als Arbeit genutzt werden kann. Dementsprechend kann der Carnot-Wirkungsgrad auch ausgedrückt werden durch:

\eta_\mathrm{c} =  \frac{\text{Exergie}}{\text{thermische Energie}}

Der nicht in Arbeit umwandelbare Anteil der thermischen Energie wird als Anergie bezeichnet.
